Кроме защиты органов зрения, она должна обеспечивать хорошую видимость сварочной дуги, иначе пострадает качество соединения. Одним из важнейших параметров выступает размер смотрового окна. Какие бывают варианты, как они прописываются в характеристиках и какое окно выбрать для определенных сварочных задач рассмотрим ниже.

Что такое АСФ

Маски с АСФ более практичны и востребованы как среди сварщиков-любителей, так и профессионалов. Они применяются от частных мастерских до крупных предприятий, поэтому при рассмотрении вопроса влияния размера смотрового окна на сварку, мы рассмотрим варианты масок именно с АСФ.





Аббревиатура АСФ расшифровывается как "автоматический световой фильтр". В масках с обычным светофильтром используются темные стекла. Через них почти ничего не видно, кроме света сварочной ванны. Когда дуга гаснет, сварщик становится "слепым", пока не поднимет шлем. Это усложняет точное наведение горелки или электрода на место начала шва, требует частого поднятия маски, замедляет работу. Если сила тока повышается для сварки толстого металла, то свет от дуги становится ярче и приходится менять стекло на более темное. Это опять растягивает процесс и неудобно.

В масках с АСФ затемнение стекла происходит автоматически. Пока дуга не горит, сварщик видит все, как в очках от солнца. Можно легко распознать начало стыка, точно взять приставную деталь, не поднимая шлема. Когда дуга загорается, стекло в маске автоматически становится темным — через него видно только сварочную ванну и немного пространства вокруг. Дуга гаснет и фильтр сразу просветляется. Такие маски еще называют "хамелеонами", поскольку те тоже способны менять цвета.

Как работают АСФ

Коротко затронем устройство автоматического светофильтра, чтобы понимать, почему при его огромной площади, размер самого смотрового окна может быть значительно меньше.

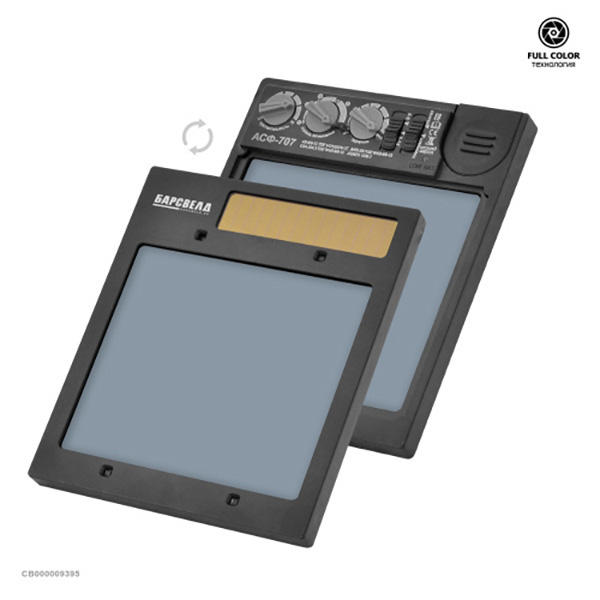

Светофильтр представляет собой толстую пластину, состоящую из нескольких слоев:

1. Наружное защитное прозрачное стекло повышенной прочности.
2. Два слоя жидких кристаллов, разделенные пленкой.
3. Фильтр, защищающий от ИК-лучей и ультрафиолета (действует в любом состоянии маски).
4. Внутреннее защитное стекло.



Кроме этого, у светофильтра есть огромная фотопанель, собирающая солнечную энергию (свет электрической дуги аналогичен солнечному) и передающая ее на аккумуляторы маски. В конструкции сварочного шлема по периметру смотрового окна предусмотрены датчики, реагирующие на вспышку света. Количество сенсоров варьирует от 2 до 5, в зависимости от цены маски.

Датчики улавливают инфракрасное излучение, присутствующее в свете дуги и моментально передают сигнал жидким кристаллам. Те поворачиваются на 90 градусов, затемняя смотровое окно. Это занимает 0.0002-0.0005 секунды и называется временем срабатывания. Чем быстрее реагирует светофильтр, тем лучше. На самом деле вы не сможете отличить время срабатывания минимальное от максимального, но в конце трудового дня об этом скажет усталость и чувство "песка" в глазах.

Внутри предусмотрен управляющий модуль в виде платы, к которой подсоединены все устройства. Снаружи выведены органы управления для регулировки силы затемнения и времени просветления. Есть отсек для аккумуляторов. Вот из-за такой конструкции светофильтр выглядит толстым и крупным, хотя само смотровое окно может быть в три раза меньше. Более подробно прочитать о выборе сварочной маски можно здесь, а мы перейдем к размеру смотровых окон и их влиянию на сварку.

Варианты обозначения габаритов смотрового окна

При выборе сварочной маски с АСФ размер смотрового окна обязательно указывается в характеристиках. Это может быть сделано одним или двумя способами, поэтому опишем их все, чтобы понимать значения.

По длине сторон

Самый распространенный способ — указывается длина вертикальной и горизонтальной стороны смотрового окна. Большая цифра — это горизонтальная линия, а меньшая — вертикальная. Например, 89х39 мм — это наименьший вариант. Через него видно довольно ограниченную зону прямо; обзора по бокам, вверх и вниз нет. Есть окна с аналогичной высотой 39-40 мм, но с чуть большей длиной — 100-110 мм. Через них открывается больше пространства по бокам, но обзор вверх и вниз ограничен.

Средний размер смотровых окон — это варианты 98х48 или 100х60 мм. Через них отлично видно происходящее по бокам, более удобно варить вертикальные или потолочные швы. Самыми крупными смотровыми окнами являются 98х88 мм или 100х90 мм. Смотровая зона почти квадратная и открывает хороший обзор как по сторонам, так и вверх-вниз.

По площади

Некоторые производители указывают размер смотрового окна в виде площади в мм². Например, площадь самого маленького смотрового окна с АСФ 89х39 мм составляет 3471 мм². У варианта 100х41 мм площадь обзорного окна 4100 мм², что помогает понять, насколько лучше будет через него видно. Самое обзорное окно с АСФ 98х88 мм имеет площадь 8624 мм². Это больше чем в два раза превосходит показатели 89х39 мм.

Варианты размеров смотрового окна без АСФ

У масок без самозатемняющихся фильтров размеры смотрового окна почти аналогичны — есть как большие, так и маленькие. Исключение составляют маски от бренда ESAB в серии G30. У них смотровое окно имеет размеры 155х170 мм — беспрецедентный вариант. Защитный фильтр накидывается на глаза сверху, как забрало. Подняв его, лицо сварщика остается защищенным огромным прозрачным стеклом с небольшой степенью затемнения, рассчитанной на шлифовку. Но все-равно придется регулярно поднимать и опускать светофильтр, что неудобно и затягивает работу, поэтому такие СИЗ мы не рассматриваем в этой статье про АСФ.

Как размеры смотрового окна сказываются на работе

Итак, рассмотрев разные варианты габаритов смотровых окон в масках сварщика, разберемся, как они влияют на процесс сварки. Это поможет выбрать подходящее СИЗ для конкретных задач:

  • Небольшие стекла 89х39 мм или 100х40 мм удобны только для сварки в нижнем положении, когда сварщик сидит или стоит, а заготовка расположена снизу. Причем швы желательно вести короткие (от себя, на себя, слева-направо). Такой шлем оптимален для сборки небольших настольных конструкций.
  • Средние смотровые окна 100х50 или 100х60 мм актуальны как для постовой сварки, так и сборки более крупных конструкций размерами 1х1 м на выезде.
  • Маски с хорошей обзорностью через окна 100х90 мм подойдут для стройки или монтажа/ремонта водопровода, системы отопления, других коммуникаций во всех пространственных положениях. Задействуют их при сборке крупных конструкций, емкостей.

Основная взаимосвязь размера смотрового окна и работы сварщика — чем больше обзорность, тем меньше приходится крутить головой. Сварщик в маске с большим обзором не чувствует себя как лошадь с шорами на глазах, которая может смотреть только вперед. Это облегчает поиск инструмента, следующей детали для прихватки, смены положения без необходимости задирать шлем.

Для удобного контроля потолочного или вертикального шва достаточно поднимать глаза, по мере ведения дуги. Шея при этом меньше нагружается. Снижается усталость в конце дня, возрастает продуктивность.

Ответы на вопросы: Влияние размера смотрового окна на работу сварщика и сравнение АСФ

1. Что делать, если наружное стекло загрязнилось?

- В таком случае его меняют на новое. Обычно 1-2 запасных стекла поставляется в коробке вместе с новой маской. Если их нет или закончились, можно купить дополнительные. Не обязательно искать продукцию такого же производителя, что и маска — главное найти точное по размеру. Если магазина нет поблизости, а нужно варить сейчас, можно вырезать защитное стекло стеклорезом из обычного стекла.

2. Можно ли предупредить загрязнение стекла, используя спреи для сварки?

- Нет, нельзя. Сварочная химия предназначена для защиты сопла и наконечника горелки, а также окружающих поверхностей от прилипания окалин. Она создает жирную пленку, препятствующую приклеиванию горячих частиц. Смотреть через такую пленку в маске будет трудно, поэтому наносить средство на защитное стекло АСФ нельзя.

3. Внутри светофильтра появилось темное пятно, можно ли использовать маску дальше?

- Темное пятно в просветленном положении говорит о нарушении в слое жидких кристаллов. Они уже работают неправильно, и такую маску использовать нельзя.

4. Как проверить срабатывание хамелеона без сварки?

- Это может пригодиться при покупке в магазине или при получении товара через курьерскую службу. Сенсоры маски реагируют на инфракрасное излучение дуги. Воссоздать такой эффект можно обычным пультом управления от телевизора. Возьмите такой пульт с собой и направьте на маску. Нажмите кнопку включения на пульте — светофильтр должен сработать (затемниться).

5. Маска с АСФ перестала срабатывать, что можно сделать?

- Самая распространенная причина — сели батарейки. Откройте отсек с элементами питания и замените их на такие же по размеру и маркировке. Если это не помогло, возможно, оборвался контакт между клеммами светофильтра и платой. Такое бывает от падения, удара. Разобрав блок, такие контакты легко найти в верхней части платы (под стеклом). Замкнув их щупами мультиметра в режиме прозвонки, светофильтр должен сработать. Для восстановления контакта к напыленной дорожке требуется паяльная станция. Если ее нет, обратитесь в сервис.
