Электроды LB 52U используют при соединении стальных заготовок, у которых нет возможности осуществлять сварку с двух сторон. О характеристиках, плюсах и минусах - далее.

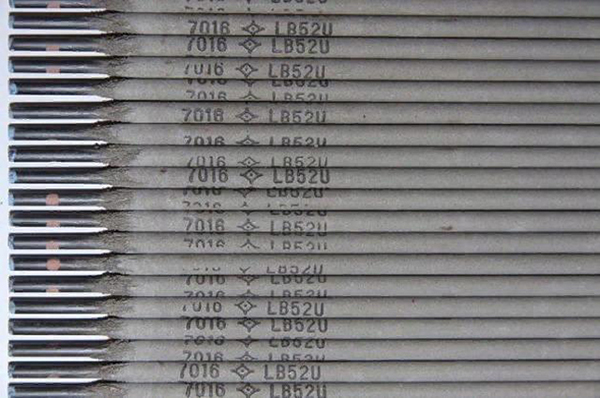

Электроды с пониженным содержанием водорода марки LB-52U относятся к типу плавящихся. Выпускаются японской компанией Kobelco. Предназначены для одностороннего соединения заготовок и деталей конструкций и изделий ответственного назначения, изготовленных из сталей с низким содержанием углерода и легированных элементов. Полученные при соединении способом дуговой сварки швы выдерживают высокое давление и повышенную температуру рабочей среды. Электроды LB обеспечивают прочность и герметичность шва. Используют их и при выполнении ремонтных работ – заделке трещин и пор мостовых, судовых и резервуарных конструкций.
Применяются при изготовлении: несущих конструкций по месту установки в строительстве; готовых конструкций разного назначения, транспортируемых к месту установки, выполненных на площадях промышленных предприятий; водо- и газопроводных магистралей и сопутствующих изделий в ЖКХ; поделок в домашних условиях. Кроме того, с их помощью выполняют разноплановые работы, связанные с ремонтом изделий в многочисленных мастерских.

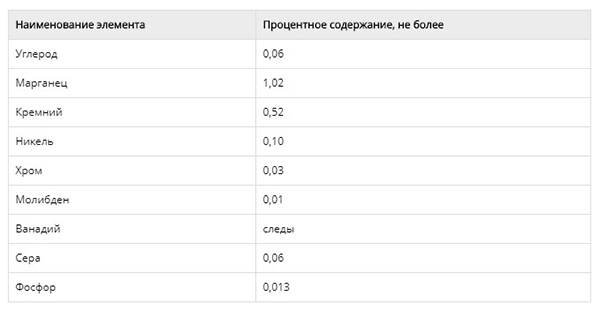

Электроды разного диаметра и длины поставляются в фирменных картонных пачках весом 5 кг с логотипом и рекомендациями производителя. LB-52U – это электропроводный стержень с покрытием основного типа, куда входят элементы, указанные в таблице:
Низкое содержание всех компонентов в покрытии обеспечивает хороший провар корня шва с небольшим усилием, что важно при сварке трубных конструкций неповоротного типа.
К преимуществам японских расходных материалов относят: высокое качество шва; экономичный расход; устойчивость к механическим воздействиям; стойкость к трещинообразованию; низкую степень разбрызгивания в процессе ведения сварки; стабильность горения дуги в процессе соединения деталей и заготовок; легкую отделимость корки шлака; получение шва с высокой ударной вязкостью, выполненного в любом положении; выполнение швов разного назначения: корневых, заполняющих, а также подварочных и облицовочных слоев; отсутствие дефектов в самом шве, что обеспечивает герметичность.
Основной недостаток электродов Kobelco марки LB-52U заключается в поджиге, который затруднен, если неправильно подготовить кромки изделия или заготовок, а также сам электрод к ведению процесса соединения. Поэтому их не используют при выполнении прихваток и точечной сварке.

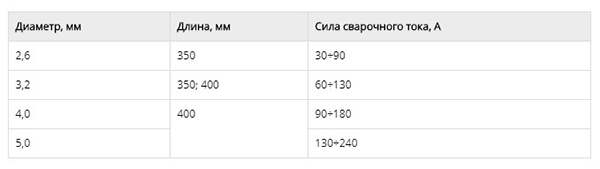

Сварка электродами LB-52U ведется с применением аппаратов, работающих на переменном и постоянном токе. В таблице указаны данные о габаритах изделий и силе сварочного тока, который колеблется в широких пределах в зависимости от положения, в котором выполняется соединение заготовок:
При ведении сварочного процесса необходимо придерживаться следующих рекомендаций: зачищать кромки деталей; готовить электроды к сварке; для этого их необходимо прокалить при температуре не выше 350 °C в течение 1 часа; готовить соединяемые части: при толщине металла более 5 мм необходимо разделывать кромки в соответствии с технологическим процессом; сварку необходимо начинать на токе малой величины, соответствующей Ø электрода, постепенно увеличивая до необходимого предела, при котором дуга будет гореть стабильно; при сварке с зазором необходимо следить за тем, чтобы он был одинаковым по всей длине; при смене электрода необходимо зажигание выполнять чуть выше, затем вернуться к месту окончания шва, заполнить сварочную ванну и продолжать процесс соединения; при повторном зажигании необходимо конец электрода очистить от обмазки. Если этого не сделать, то невозможно будет повторно зажечь дугу.
Как варить электродом LB, можно посмотреть в видеоролике:
Качество шва зависит и от условий хранения, Так как покрытие жадно поглощает влагу из окружающего пространства, необходимо хранение расходного материала в сухом и теплом месте. Температура там не должна опускаться ниже 15 °C. Если условия нарушены, это значительно понизит качество шва, а в некоторых случаях вызовет блуждание дуги.
Внимание! Аналогами японских электродов на отечественном рынке служат расходные материалы марки МТГ-01К и УОНИ-13/55А, а также зарубежные марки Nittetsu S-16W (Япония).
