В сварочном деле существует огромное количество различных устройств и приспособлений, помогающих решить те или иные сварочные задачи. В этой статье мы поговорим об устройстве сварочных выпрямителей и их назначении.

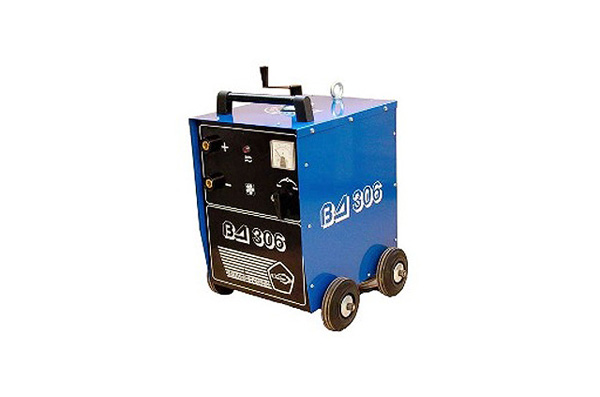

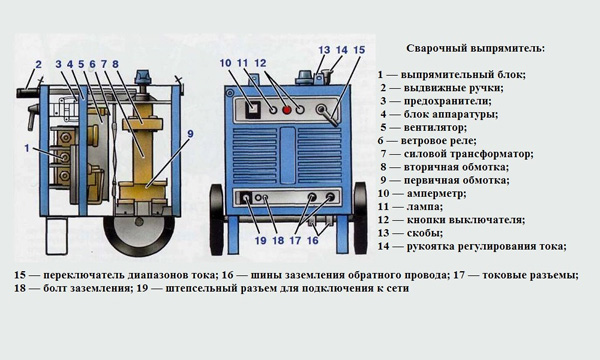

Что такое сварочный выпрямитель? – Это устройство, которое преобразует переменный ток электрической сети в постоянный ток, необходимый для сварки. Как правило, устройство такого выпрямителя состоит из силового трансформатора и специального выпрямительного блока, а также в нем присутствует различная пускорегулирующая, измерительная и защитная аппаратура.
Силовой трансформатор работает для преобразования электроэнергии силовой сети в энергию, которая нужна для выполнения сварки. Также он согласует значения напряжения в сети, с выходными значениями напряжения. Как правило, используются в основном трёхфазные трансформаторы, поскольку качество сварных швов при использовании одно или двухфазных выпрямителей находится не на самом лучшем уровне.
Регуляторы тока, входящие в устройство сварочного выпрямителя, используются для того, чтобы сформировать жесткую или падающую внешнюю характеристику. Кроме того, они позволяют установить необходимый режим сварки.
Сам выпрямительный блок собирается по 3-х фазной мостовой схеме, при которой обеспечивается равномерная загрузка 3-х фазной сети. А сами сварочные выпрямители бывают следующих видов:
Кроме того, классифицируются сварочные выпрямители по специальным вольт-амерным характеристикам. К примеру, выпрямители с жесткими характеристиками применяются в основном в механизированной сварке. При таком выпрямителе возможны несколько способов регулирования напряжения, а именно:
А вот при ручной дуговой сварке используются выпрямители, имеющие падающие внешние характеристики. В таких выпрямителях используется повышение сопротивления трансформатора, а также возможно применение обратной связи по току.
Таким образом, устройство сварочного выпрямителя будет зависеть от того, для какого типа сварки он применяется, а также, какие вольт-амерные характеристики нужно получить на выходе сварщику для проведения сварочных работ.
