+7 (800) 700-69-35 звонок по России бесплатный
+7 (499) 110-23-95 г. Москва
+7 (473) 261-74-55 г. Воронеж
+7 (4722) 425-225 г. Белгород

Распродажа сварочной техники

Специальное предложение на сварочную проволоку ULTRAMAG

Свойства сварочной проволоки AlfaMag

Вакансии компании АльфаПром

Горелка AWT MIG 500, сварка, сварочное оборудование, горелкисварочные, AWT, MIG-MAG, полуавтоматы, AlfaMag, сварочные материалыСварка никеля является одним из самых трудоемких видов сварок цветных металлов. Для того, чтобы понять процесс сварки никеля, необходимо знать физические и химические свойства этого металла, его природу и другие характеристики, которые и послужат основой для сварки. Итак, давайте посмотрим на никель поближе, а также на способы сварки, с помощью которых можно сваривать этот удивительный металл.





Никель имеет посредственно высокую температуру плавления – целых 1453°С, а его плотность равна 8,9 г/см3. Этот металл отлично противостоит коррозии на воздухе, а кроме того, он обладает отличной пластичностью и прочностью, обеспечивает надежную жаропрочность и имеет большое омическое сопротивление.

В нескольких словах о видах никеля. Как правило, в технике используется чистый никель, который имеет маркировку Н0, Н1-Н4. Также, широко используются никелевые сплавы, такие как медноникелевый сплав, никельхромный сплав, никельмолибденовый сплав и так далее.

Как правило, во время сварки никеля могут возникать некоторые трудности, связанные со склонностью металла шва, создавать поры и кристаллизационные трещинки. Причиной такого неприятного момента может быть большая растворимость газов в металлической ванной.

Ручная дуговая сварка металлическим электродом

Теперь, рассмотрим способы, при которых можно варить никель. Наиболее распространенным является ручная дуговая сварка с использованием металлических электродов. Такая сварка выполняется при постоянном токе обратной полярности, и дуга во время сварки должна быть короткой. Во время сварки при помощи конца электрода делаются небольшие поступательно-возвратные движения. Они дают возможность избежать обрыва дуги. Во время смены электрода, или же при случайном ее обрыве, от кратера, отступают назад, на расстояние 5-6 мм, предварительно зачистив место от шлака.

Каждый последующий процесс сварки и создания шва начинается после остывания предыдущего сварного шва, а также после его тщательной очистки от шлака или случайных брызг. Сварные швы, которые будут поддаваться воздействию агрессивной среды, наносят последними, и кратеры этих швов не должны совпадать с кратерами предыдущих швов.

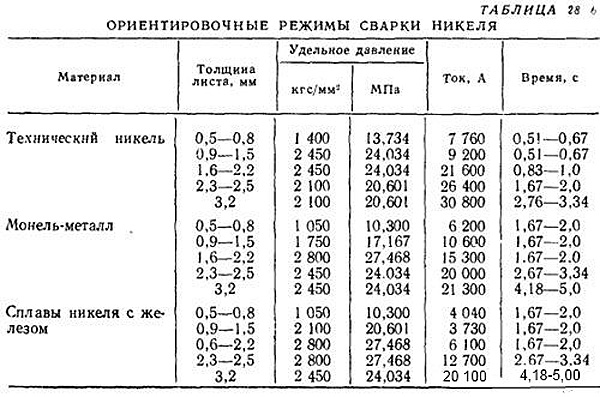

Ручная аргонно-дуговая сварка никеля

Также еще одним, пусть и менее распространенным способом, является сварка никеля при помощи аргонно-дуговой сварки. Так, никель или же его сплавы свариваются неплавящимся электродом из вольфрама, при постоянном токе прямой последовательности. Чтобы снизить количество пор в металле шва, к аргону прибавляют водород, а кроме того, устранить поры можно при помощи введения в состав ниобия, алюминия или кремния, которые могут вызывать газы.

Вход для пользователей
