Газовые баллоны используются для хранения и подачи газов. Они применяются на производстве, в быту, в сфере торговли и обслуживания. Внутри газ может быть сжиженным (как вода) или сжатым. Рассмотрим основные виды газовых баллонов и их параметры, что упростит выбор резервуара для конкретного применения.





Виды газовых баллонов по хранимым газам

  • Пропановые. Нужны для хранения горючего газа пропана. Но внутри содержится не чистый пропан, а его смесь с бутаном. В зависимости от времени года меняется соотношение газов, чтобы предотвратить чрезмерную конденсацию внутри. Пропановые баллоны окрашиваются в красный цвет. Применяются при газовой сварке, резке, монтаже натяжных потолков, подключении обогревателей, тепловых пушек, укладке рубероида на крыше.
  • Кислородные. Окрашиваются в синий цвет. Кислород негорючий газ, зато активно поддерживает горение. Используется для газовой сварки и резки. Медицинский кислород (очищенный) применяется для облегчения дыхания больных (подается через маску или трубочку). Технический кислород для этих целей не используется.
  • Ацетиленовые. Выпускаются в белом цвете. Нужны для ацетиленовой сварки, чтобы не эксплуатировать сварочный генератор, в котором замачивают карбид.
  • Аргоновые. Баллоны серого цвета. Применяются для аргонной TIG сварки или плазменной резки.
  • Углекислотные. Окрашиваются в черный цвет. Применяются для полуавтоматической сварки MAG. Подходят для насыщения напитков углекислым газом.
  • Гелевые. Отличаются коричневым цветом. Используются для подачи газа в системы охлаждения томографов, при сварке, для наполнения воздушных шариков.
  • Азотные. Баллоны черного цвета. Задействуются в медицине для проведения некоторых процедур. В пищевой промышленности при помощи азота выполняют быструю заморозку продуктов. В металлообработке азот играет роль инертного газа при сварке или резке.
  • Микс. Смесь 80% аргона и 20% углекислоты. Поставляется в серых баллонах. Применяется в полуавтоматической сварке черных и цветных металлов.

Материал изготовления баллонов

Газовые баллоны изготавливаются стальные и композитные. Материал стенок влияет на прочность, цену, массу резервуара.

Стальные баллоны - цена стальных баллонов одна из самых доступных. Они изготавливаются из углеродистой стали с толщиной стенок 3-5.2 мм. Это надежно удерживает сжиженный или сжатый газ, но влечет увеличение веса емкости. Масса баллона бывает от 7 до 80 кг, в зависимости от размеров. Металл постепенно ржавеет, поэтому старый баллон может дать утечку. Такой сосуд нельзя держать на солнце — максимальная температура эксплуатации составляет 50 градусов.

Композитные баллоны — это новое поколение, выполненное на основе стекловолокна. Снаружи емкость дополнена пластиковым кожухом, обеспечивающим устойчивость и удобство эксплуатации. Материал не ржавеет, поэтому срок службы достигает 20 лет. Прочная армированная конструкция защищает от деформаций и весит при этом почти в два раза меньше. Для сравнения: стальной пропановый баллон 50 л весит 19 кг, а композитный 47 л — 12 кг. Купить композитные баллоны стоит ввиду повышенной безопасности. При пожаре он не взрывается даже при протечке — газ медленно вытекает из него и сгорает.



Источник видео: Rugasco

Особенности конструкции

Резервуар для хранения газа изготавливается методом цельного литья или при помощи приварки днища и крышки к цилиндру. Шовные баллоны дешевле в производстве, но не рассчитаны на высокое давление. Допустимый предел составляет 3 МПа. Ввиду этого шовные варианты подходят только для хранения сжиженных газов, которые при сжатии переходят из газообразного состояния в жидкое и не создают чрезмерного давления на стенки емкости.

Бесшовные баллоны дороже, зато они выдерживают давление 150-200 атм (14.7-19.6 МПа). Это позволяет хранить в них газы, которые не переходят в жидкое состояние, а просто сильно сжимаются и увеличивают нагрузку на стенки.

Кроме этого у баллона может быть приварена наружная конструкция, защищающая вентиль от удара при падении. Она ограждает латунный элемент со всех сторон, но не препятствует подключению. Баллоны вместимостью 5-10 л могут иметь полукруглое дно. Они не предназначены для вертикального размещения. Модели от 12 л оснащаются приваренной подставкой, обеспечивающей устойчивое вертикальное положение.

Объем баллонов

Газовые баллоны выпускаются с объемом от 5 л. Чем он меньше, тем чаще придется заправлять емкость. У пропановых баллонов предел составляет 50 л. У всех остальных до 40 л. Повышенная вместимость сосуда для пропановой смеси объясняется переходом газа в жидкое состояние.

Малые баллоны 5-10 л удобны для частой транспортировки или редкого использования связанного с ними оборудования. Емкости 12-27 л не занимают много места, но позволяют реже ездить на заправку. В промышленном применении целесообразно купить баллоны 40-50 л.

Давление в баллонах

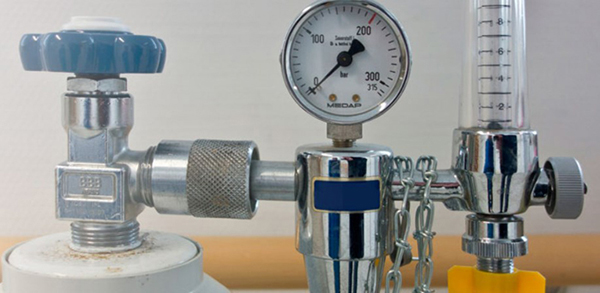

Для определения остатка газа в баллоне используют редуктор с манометрами. Манометр высокого давления показывает количество газа, а манометр низкого давления позволяет выставить расход в случае газовой сварки и резки. Когда стрелка манометра высокого давления опустилась до нуля, необходима заправка или обмен баллона на полный.

В случае бытового редуктора без манометра определить остаток газа сложнее. Резервуар можно взвесить на напольных весах, отняв массу пустой емкости. Если влажность воздуха более 60%, то конденсат оседает на прохладных стенках баллона на уровне газа, что показывает заполненность сосуда. У композитных баллонов определение остатка газа не составит труда, поскольку его видно через полупрозрачные стенки и оставленные для контроля окошки.





Подключение баллона и сопутствующие детали

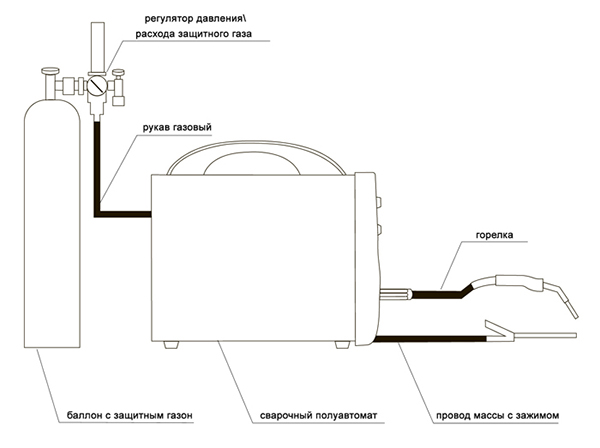

Чтобы подключить газовый баллон к оборудованию (сварочному аппарату, станции газирования воды, прочим установкам), необходим регулятор давления и шланг. Универсальных редукторов мало, остальные подбираются по типу используемого газа и бывают: кислородные; пропановские; ацетиленовые; углекислотные; гелиевые; аргоновые.

Есть бытовые и профессиональные редукторы. Они прикручиваются к вентилю. Подключение происходит через прокладку, иначе соединение не будет герметичным. Чем чаще снимается и устанавливается регулятор давления, тем быстрее прокладка прихлопывается и нуждается в замене.

Регуляторы для горючих и негорючих газов специально изготавливаются с левой и правой резьбой, чтобы случайно не присоединить редуктор к другому баллону. Снаружи гайки регуляторов для пропана и ацетилена помечаются поперечной насечкой. В документации резьбы обозначаются буквой L и накручиваются против часовой стрелки. Все остальные редукторы закручиваются по часовой стрелке и резьбы обозначаются буквой R.

Присоединение шланга к регулятору газа происходит через штуцер с гайкой. У них тоже правая и левая резьба в зависимости от типа газа.

Маркировка

На каждом баллоне в неокрашенном месте выбиваются ключевые сведения. В них содержится информация о: заводе-изготовителе; рабочем давлении; массе; вместимости резервуара.

При обмене пустого баллона на новый всегда проверяйте дату следующего ТО. Она выбита сразу после даты изготовления. Если число просрочено, такой баллон эксплуатировать нельзя и, соответственно, его принимать не нужно. Найти маркировку можно в верхней части баллона у вентиля.

Правила безопасности

Газовые баллоны вместимостью более 5 л нельзя хранить в жилом помещении — при утечке газ может наполнить внутреннее пространство комнаты и взорваться, разрушив здание. Для хранения применяют металлические шкафы на улице. Они замыкаются, чтобы предотвратить воровство. Размещение на лестничных площадках, чердаках, балконах тоже запрещено.

При перевозке большого количества баллонов в кузове грузового автомобиля нужны стойки или евроконтейнеры, предотвращающие удары и падения резервуаров. Перевозить баллоны по месту удобно в тележках, которые бывают одноместные и двухместные.

Чтобы защитить вентиль от случайного удара и обрыва, используют накладные колпаки. Они бывают пластиковые и стальные. При газовой сварке и резке кислородный и газовый баллоны устанавливаются на расстоянии 5 м. Такой же промежуток сохраняется до горячих предметов (радиатора отопления, места резки). Кислородный баллон нужно держать в стороне от масла и не браться за него грязными руками.

Ответы на вопросы: виды газовых баллонов и их использование

1. Какой баллон нужен для газового обогревателя?

- Большинство моделей работает от баллонов до 27 л. Их можно разместить внутри корпуса ИК-обогревателя с газовой горелкой. Для конвектора вместимость резервуара не имеет значения, поскольку баллон устанавливается отдельно.

2. Что будет, если газовый баллон упадет?

- Конструкция всех баллонов устроена так, что при падении он не должен касаться вентилем пола. Но, если на полу будут возвышенности (камень, порог, ступенька), вентиль погнется. В самом плохом случае вентиль отобьется и газ выйдет наружу. При наличие высокого остаточного давления баллон может даже взлететь.

3. Можно ли отравиться из-за протечки в газовом баллоне?

- Кислородом — нет. Горючими газами — при определенных условиях. На улице газ будет развеваться. В помещении пропан и ацетилен собираются в низинах. В маленькой комнате может наступить отравление. Храните баллоны в уличных шкафах.

4. Какой редуктор купить для баллона?

- Строго по типу используемого газа. Для бытовых нужд (например обогревателя) подойдет бытовой редуктор — "лягушка". Для сварки — редуктор с манометрами.

5. Где заправить газовый баллон?

- Если у АЗС есть лицензия на заправку пропановых баллонов, можно привезти резервуар к ним и отдать оператору. Кислород, углекислота, ацетилен и прочие газы заправляются на специальных станциях.
