Одна из областей технического текста — обозначение сварных швов на чертежах. Сейчас мы расскажем, как правильно делать обозначения сварки по ГОСТу.

Техническая документация — это своеобразная книга для конструкторов, проектировщиков, инженеров, мастеров и рабочих. Составляется (пишется) по определенным правилам и требованиям. Это требуется для правильного понимания изложенной информации. Одна из областей технического текста — обозначение сварных швов на чертежах.

Что такое сварной стык

Сварочный процесс — технологическая операция образования монолитного соединения. Зона, где происходило расплавление и застывание материала стыкуемых деталей, называется сварным швом.

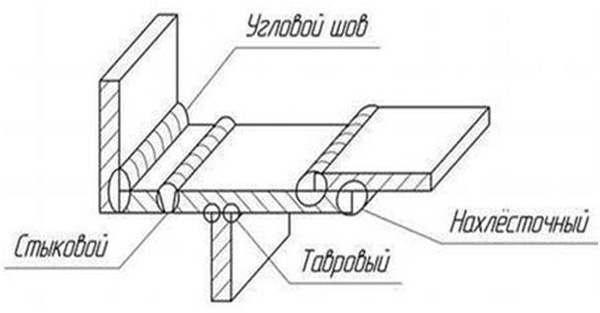

Виды

Сварной стык подразделяется:

- Стыковой. Соединение образовано по торцевым поверхностям деталей. Осуществляется с обработкой кромок и без оного. Маркировка «С».

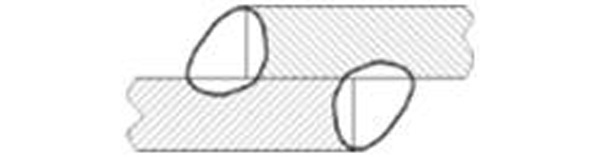

- Нахлесточный. Плоскости деталей параллельны друг другу и частично заходят одна на другую. Маркировка «Н».

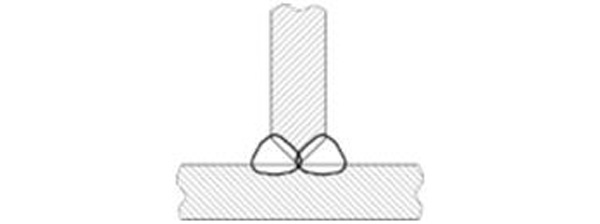

- Тавровый. Торец детали примыкает к плоскости другой детали под углом. Шов располагается вдоль стыка. Маркировка «Т».

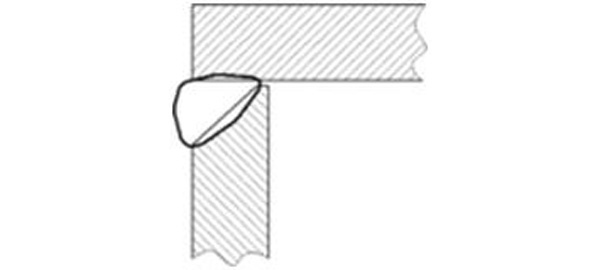

- Угловой. Основные плоскости стыкуемых деталей в зоне сварки расположены под углом друг к другу. Маркировка «У».

- Торцовый. Полуфабрикат прижат боковыми поверхностями. Шов образован наплавлением металла на торцы изделий.

Шов выполняется:

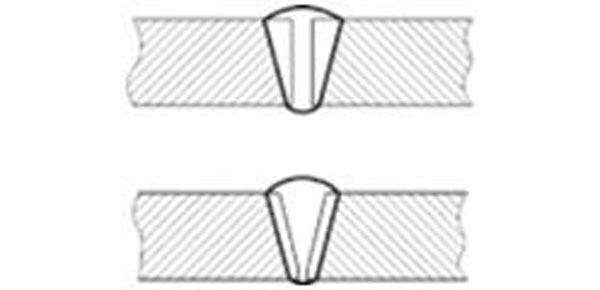

• Односторонний. Наплавление осуществляется с одной из сторон соединения (стыка).
• Двусторонний. Обработка происходит с двух сторон.

Необходимость обозначения сварки

Любая конструкция состоит из отдельных деталей (узлов), соединенных между собой тем или иным способом. Один из них — сварка. Стык обладает своими характеристиками, влияющими на работоспособность изделия в целом. Обозначение сварки на чертеже — это пояснение способа стыковки, формы шва и его геометрические параметры, способ выполнения и другая дополнительная информация.

Грамотный инженер почерпнет дополнительные сведения: о прочности — соединение сплошное или прерывистое; кроме этого, в зоне шва образуются термические напряжения; о размерах и форме наплавленного металла; герметичности стыка; время выполнения соединения — до монтажа или в его процессе, и другое.

Расшифровка технической аббревиатуры

Изучение обозначения сварного шва на чертеже можно выполнить двумя способами: а) начать с азов — чтения специальной литературы, в том числе ГОСТов (аналог — изучение букв по Азбуке); б) пойти от обратного, то есть начать с рассмотрения примеров как обозначается сварка на чертежах, с постепенным углублением своих знаний.

Примеры

Маркировка сварочного стыка регламентируется ЕСКД. В нее входит: ГОСТ 2.312-72; ГОСТ 5264-80; ГОСТ 14771-76.

Пример 1.

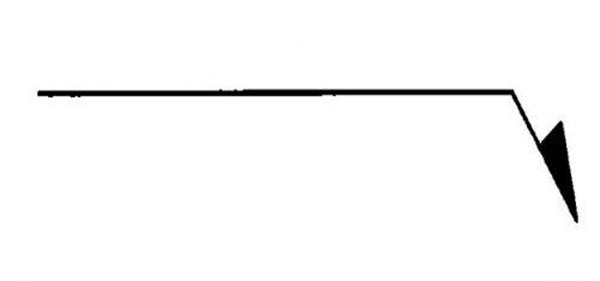

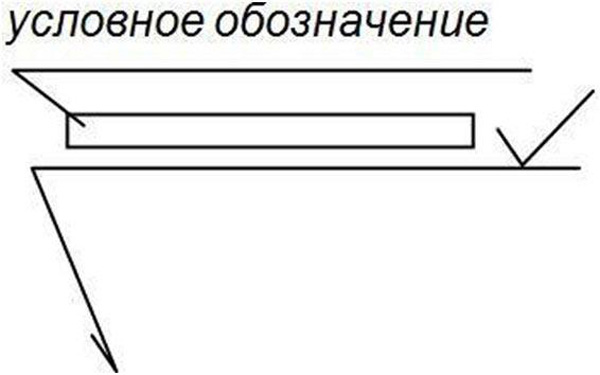

По ГОСТ, сварной стык обозначается в технической документации выносной стрелкой:

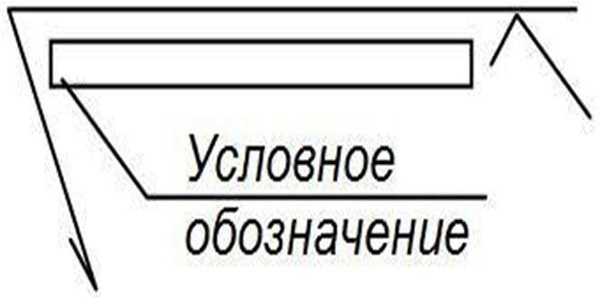

Расположение надписи сверху стрелки, ниже ее или с обеих сторон показывает на расположение соединения: с лицевой части детали; с обратной (невидимый стык); двусторонняя обработка.

Надпись и стрелка обозначают обратную (закрытую) или лицевую часть, соответственно.

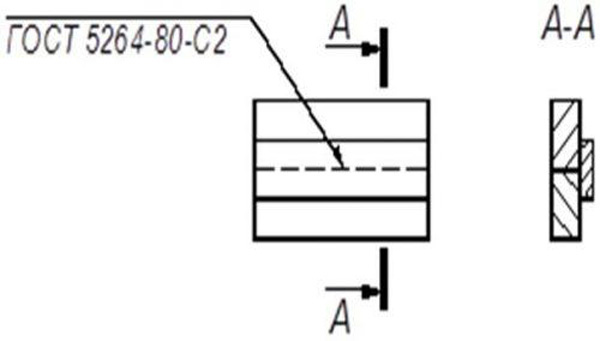

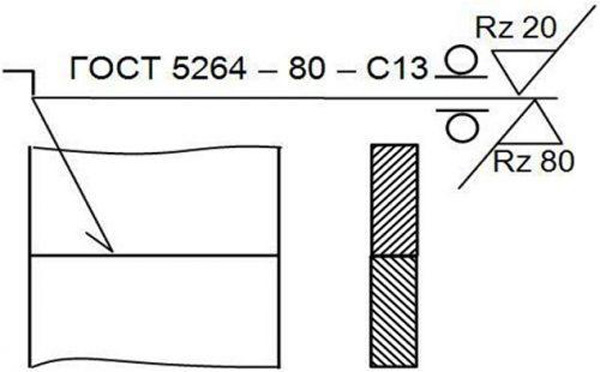

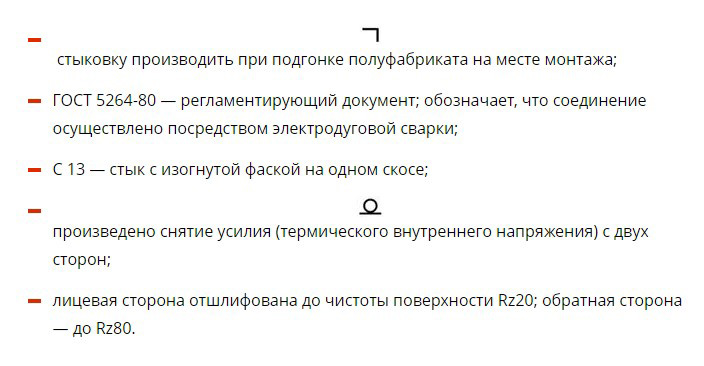

Пример 2.

Стыковка с тыльной стороны

- Выполнен с одной стороны, с загибом края, разомкнутый контур, по нормативам ГОСТ 5264-80, электродуговая сварка.

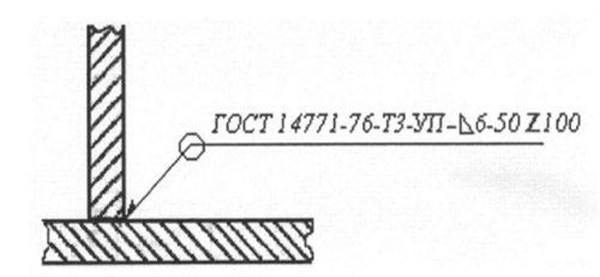

Пример 3.

Сварной стык под наклоном

• соединение произведено по сплошной линии в виде кольца;
• ГОСТ 17771-76 — сварка в облаке газов;
• Т3 — тавровый стык с обработкой каждой из сторон;
• разделка кромок отсутствует;
• УП — газообразная окись углерода, расплавляемый электрод;
• 6 — величина катета сварочного стыка 6мм;
• Периодическое исполнение с проваренным сплошным участком 50мм в шахматном порядке (Z), шаг 100мм.

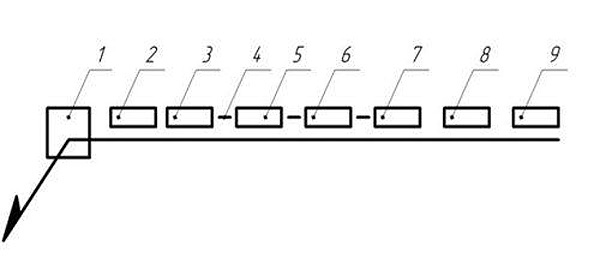

Маркировочные знаки условно чертят над (под) полочкой выносной стрелки:

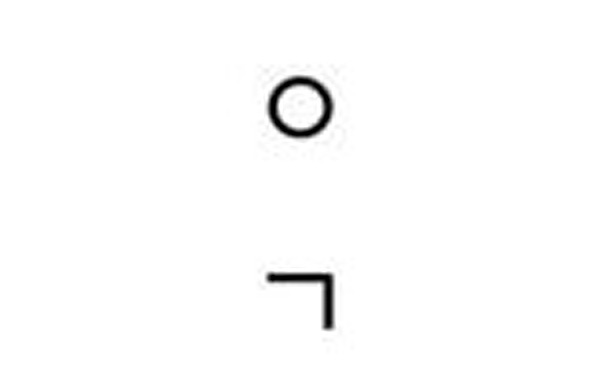

- поз. 1 — (

) дополнительное обозначение монтажных условий, замкнутость шва;
- поз.2 — ГОСТ, норматив на вид, конструкцию части элемента стыка;
- поз.3 — маркировка буквами и цифрами по регламентирующей документации;
- поз.4 — дефис;
- поз.5 — варианты сварных связок (ручная электродуговая — Р, на автоматическом оборудовании — А, механическая с применением флюса — П, в среде инертных газов — П3, электрошлаковая — Ш ) могут не указываться;
- поз.6 — , размеры катета в мм;
- поз.7 — величина прерывистого соединения в мм;
- поз.8 — дополнительные знаки, кроме

- поз.9 — показатель чистоты поверхности шва по Rz при его механической обработке.

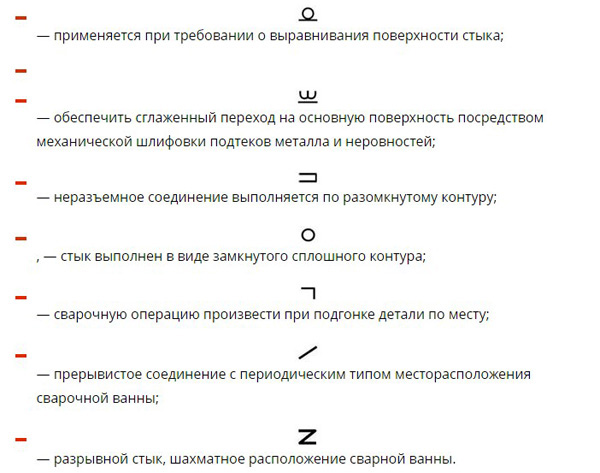

Применяемые вспомогательные знаки

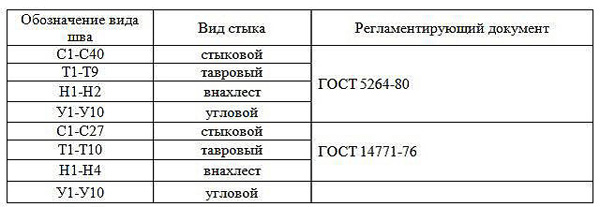

Обозначение сварки (выдержки из нормативной документации) по отличающимся способам операций (ручной электродуговой, аргоновой) сведены в таблицу:

Способы выполнения сварочного шва отражены в ГОСТ: А — стыковка посредством автоматики с флюсом при отсутствии подкладки, подушки, без предварительного шва; Аф — сварка на автомате с использованием флюса и подущки на его основе; ИН — стыковка осуществляется посредством тугоплавкого электрода из вольфрамового сплава в облаке газов без добавления дополнительного материала; ИНп — стыковка производится электродом из вольфрама в облаке инертных газов с добавлением добавочного материала; ИП — применение расплавляющегося электрода в облаке газов; УП — соединение в среде окиси углерода посредством расплавляющегося электрода.

В целом, расшифровывать и читать обозначение сварных швов в документации почти тоже самое, что учиться читать по Азбуке или Букварю. Требуется запомнить регламентирующие документы (ГОСТ) и грамотно расшифровывать обозначения, приведенные на чертежах.
