Подвидом дуговой сварки выступает сварка водородная. Технология основана на распаде воды до двух составляющих — водорода и кислорода.

Особенности водородной сварки

Данная технология относится к категории безвредных, поскольку в процессе горения дуги задействован один химический элемент — водород (точнее, водяной пар). Однако за этим преимуществом кроется пара недостатков технологии.

Например, поверх заготовки может образоваться слой шлака, либо сварочный шов будет тонким. Чтобы его усилить, применяют связывающие кислород органические соединения вроде толуола, бензина или бензола. Их понадобится малое количество, поэтому водородная сварка обойдется сварщику дешевле, чем другой тип газопламенной обработки. Дуга при сварке горит в атмосфере водорода между двух неплавящихся вольфрамовых электродов. Пламя горючего элемента незаметно при дневном свете, поэтому часто применяют специальные датчики.

Крупные и тяжелые баллоны с газом не используются, поскольку за их эффективностью кроется опасность для здоровья работника. Зато возникает необходимость вместо емкостей применять аппараты, заполненные водой, в которых под действием электричества жидкость распадалась бы на водород и кислород. Решение было найдено — им стал электролизер. Это подвид сварочного аппарата, где вода распадается до двух составляющих, причем в оптимальной пропорции. Происходит диссоциация после проведения через дистиллят электрического тока. Ранние разработки удивляли громоздкостью — электролизеры могли сварить металлические листы толщиной до 6 мм, при этом весили более 300 кг. Позже создали передвижные модели, благодаря которым процесс соединения деталей стал эффективнее.

Подвидом водородной сварки выступает атомно-водородная. Обычно применяется при соединении чугунных или стальных деталей, отличается повышенной экзотермией. Редко применяется на производстве, поскольку есть опасный фактор — повышенное напряжение.

Преимущества сварки водородом

Методика известна не так, как ручная или полуавтоматическая сварка, однако имеет ряд достоинств, с которыми сварщику нужно познакомиться. Среди них: редкая перезарядка сварочного аппарата; оперативный вход в рабочий режим (до 5 минут в зависимости от расхода газа и параметров атмосферы); высокая мощность при малых габаритах оборудования; экологическая чистота (в отличие от сварки ацетиленом, где выделяются токсичные пары азота, отравляющие организм); сварочный аппарат относится к классу пожаробезопасного оборудования; конструкция и принцип действия таковы, что препятствуют не только возгоранию установки, но и взрыву; широкий спектр материалов для обработки (цветмет, чугун, сталь, стекло и даже керамика); исключено окисление свариваемых участков; доступность главного расходного элемента — воды; для бесперебойной работы необходимы лишь источник тока и вода (желательно дистиллированная).

Теперь — пара слов о составных элементах оборудования, используемого для водородной сварки.



Составные элементы аппарата

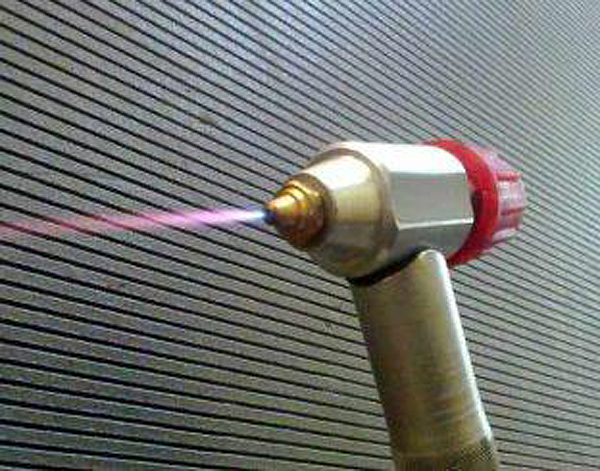

Традиционно основными элементами устройств для сварки водородом являются: горелка; шланг; заправочное устройство; запасное сопло; охладитель-обогатитель. Горелка предназначена для подачи газа в область соединения заготовок. Температуру пламени можно регулировать в диапазоне 600-2600 градусов. Сварочный аппарат достаточно мощный, позволяет выполнять ручную и автоматическую сварку. Если пользователь имеет базовые навыки работы с газопламенным оборудованием, эксплуатация электролизеров для водородной сварки проблем не составит. Теперь рассмотрим обработку заготовок детальнее.

Характеристика процесса

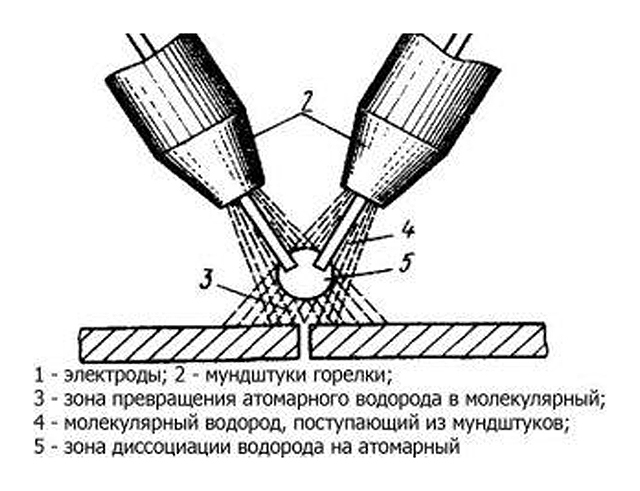

При выборе водородной сварки как метода соединения деталей пользователь обнаружит, что последнее происходит намного быстрее, чем при той же аргонодуговой или ацетиленовой. Сначала под действием высоких температур диссоциируются (распадаются) молекулы воды на кислород и водород. Далее, одноатомный водород преобразуется в двухатомный, за счет чего выделяется дополнительная тепловая энергия, ускоряющая процесс соединения.

Этот же водород расходуется на защиту зоны сварки, поэтому шов получается качественным — прочным и герметичным. Исключение составляет лишь медь и ее сплавы (за счет химических свойств материала). Выделяемое тепло позволяет сваривать даже вольфрам (самый тугоплавкий металл с температурой плавления 3422 градуса). Здесь водород вновь выполнит роль защитного газа, препятствуя загрязнению углеродом, азотом или кислородом. Дуга, образуемая горелкой, достаточно стабильна и не зависит от первичной обработки соединяемых изделий.

Обзор оборудования

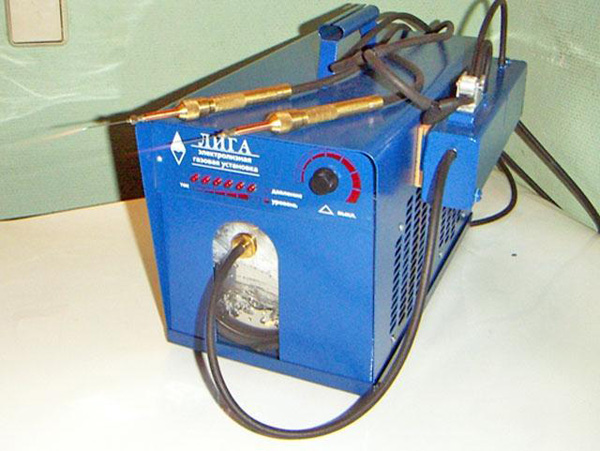

Классический пример сварочного аппарата для водородной сварки — продукт отечественного производителя «Лига». Устройства работают от сети 220 В и в качестве «топлива» используют дистиллированную воду. Применение оборудования снижает себестоимость сварочного процесса в десятки раз по сравнению с использованием габаритных газовых баллонов.

О принципе действия — коротко: через дистиллят проходит электрический ток, превращая его в водород и кислород; полученная смесь проходит через охладитель-обогатитель газа, где остается лишняя влага; в этом же элементе электролизера к водороду добавляются пары летучих углеводородов (бензол, спирт и т.д.); смесь поступает в газовую горелку; для контроля мощности в конструкции предусмотрены регулятор тока и гаситель пламени.

Компания «Лига» выпускает несколько модификаций электролизных установок, а именно: 02; 02 С; 02 0; 22; 22 Д. Наиболее популярные в среде профессиональных сварщиков устройства — «Лига-02» и «Лига-22».

Водородная сварка обладает рядом преимуществ, выгодно выделяющих ее на фоне дуговой, ручной и других типов сварки. Первое достоинство для пользователя — экологическая чистота используемых элементов и безопасность. По этой причине электролизной установкой целесообразно пользоваться при больших объемах работ, либо при сварке внутри компактных помещений.
