Технологический процесс сварки требует выполнения множества предварительных операций, от которых зависит конечный результат. Одной из них является подготовка стыков. Новички часто пренебрегают этим процессом, но с опытом приходит понимание, насколько от разделки кромок под сварку зависит качество сварного шва.
Перед сваркой ответственных конструкций, поверхности всегда обрабатываются. Этим достигаются несколько целей: удаление в местах будущих сопряжений грязи, оксидной пленки, ржавчины. Для этого используются следующие методы:
В зависимости от толщины металла и конфигурации шва подготовка перед разделкой кромки под сварку происходит в несколько этапов:
1. Разметка. При помощи шаблонов или линеек переносятся чертежные размеры на лист металла. Для этого используются чертилки или строительные маркеры, способные наносить штрих на любой поверхности.

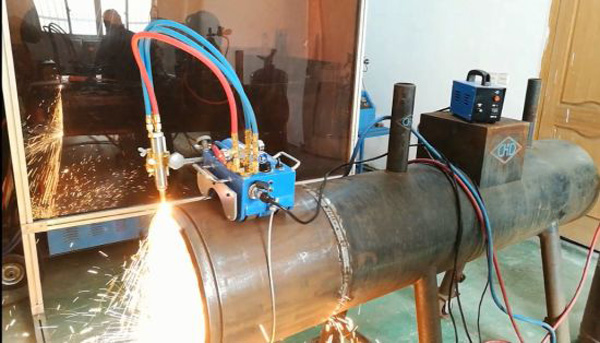

2. Раскрой. Для резки металла небольшой толщины применяются роликовые или гильотинные ножницы. Стали большой толщины, а также углеродистые разрезаются при помощи пропановых резаков и плазморезов.
3. Изгибание отбортовки. Эта операция выполняется перед свариванием листового материала небольшой толщины, что позволяет увеличить количество расплавляемого материала и не допустить прогорания околошовных зон. Кромки загибаются в листогибах или ручным способом при помощи молотка и оправки для жестяных работ.
4. Прокатывание вальцами. Стыкам листового материала толщиной от 3 мм придается правильная форма. Достигается это механическим воздействием вальцев или при помощи пресса. Также прокатывание устраняет деформации металла, возникшие при хранении и транспортировке.

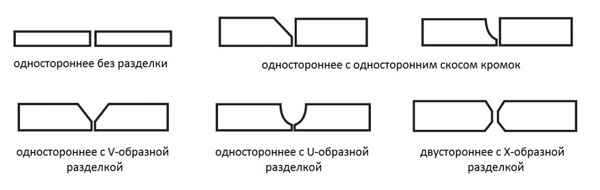

Сварочные работы применяются не только для сваривания простых заготовок с прямой поверхностью, но и для конструкций сложных форм. Поэтому существует множество различных способов разделки кромки под сварку:

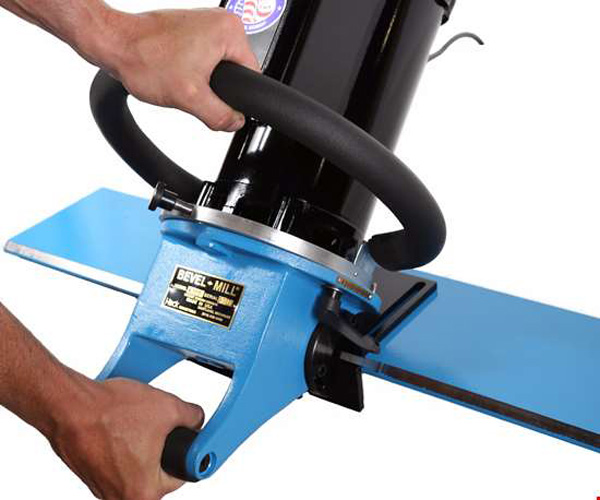

Фаски на кромках свариваемых деталей нужны для обеспечения более глубокого провара, а также для более удобного доступа электрода к корню шва. Разделка кромок позволяет сваривать большую толщину за несколько проходов, получая прочный однородный шов.
Чаще фаска снимается не на всю глубину, а оставляется небольшой слой материала - затупление. Оно защищает деталь от прожигания насквозь и не позволяет расплавленному металлу вытекать из сварочной ванны. Формы и размеры фасок стыковых соединений описаны в правилах разделки кромок под сварку ГОСТ 5264-80. Для трубных соединений нормативы описаны в ГОСТ 16037-80.
Самый популярный способ разделки кромок - V-образный. Он применяется в большом диапазоне толщины свариваемых деталей от 3 до 26 мм. Бывает как односторонний, так и двухсторонний. Угол разделки кромок под сварку составляет 60 градусов. Таким способом выполняются стыковые, угловые, тавровые соединения.
Этот тип предназначен для сваривания деталей большой толщины, где неприменимы другие способы разделки. Угол фасок также составляет 60 градусов. Провариваются такие соединения за несколько проходов с каждой стороны. Такой способ позволяет снизить расход электродов в 1,6-1,7 раза, а также уменьшает остаточные деформации, возникающие в результате нагрева.
Данный вариант используется реже других типов разделок кромки под сварку из-за сложности формирования подобного профиля. Применяется, когда необходимо получить соединение очень высокого качества. Кроме того, способ снижает затраты на расходные материалы. Экономия достигается за счет оптимальной формы сварочной ванны. Таким способом варятся детали толщиной от 20 до 60 мм.
Иногда в процессе восстановления деталей приходится заваривать трещину. В этом случае также требуется разделка кромок под сварку. Суть операции сводится к тому, чтобы углубить дефект на всей протяженности для эффективного доступа электрода к зоне наплавки. Расширение трещины делается при помощи молотка и зубила или посредством пропанового резака. Кромка может подготавливаться как с одной, так и с двух сторон. Это зависит от толщины детали. Чтобы снять напряжения металла, в результате которых возникла трещина, по ее краям высверливаются отверстия.

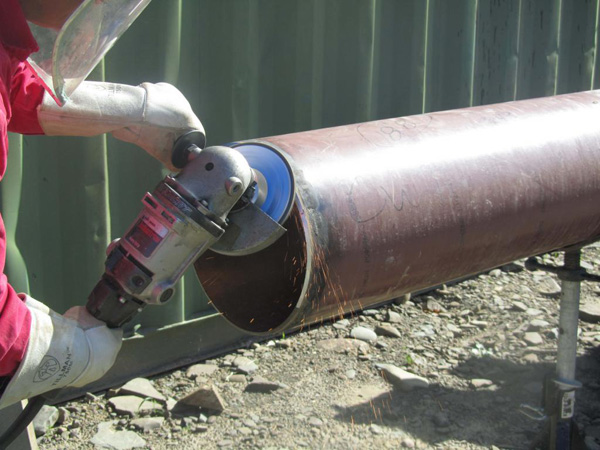

Большой процент работ приходится на получение круглых герметичных соединений: сварка трубопроводов, емкостей, труб. Эти соединения регламентируются ГОСТ 16037-80. В различных случаях он предусматривает сварку как с разделкой кромок, так и без нее. Это зависит от типа соединения, который бывает трех видов: встык; внахлест; угловое. Перед сваркой кромки проходят очистку от загрязнений и ржавчины.

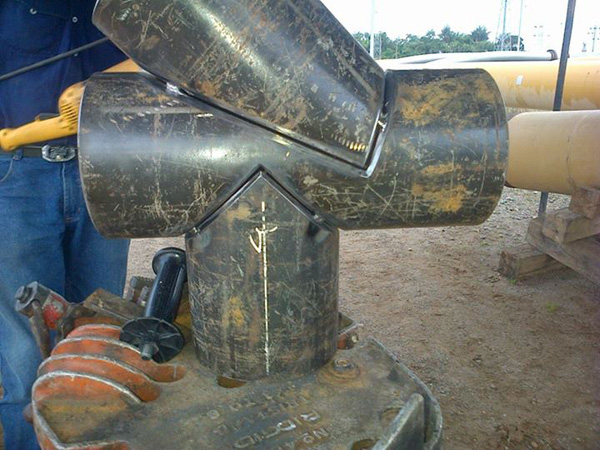

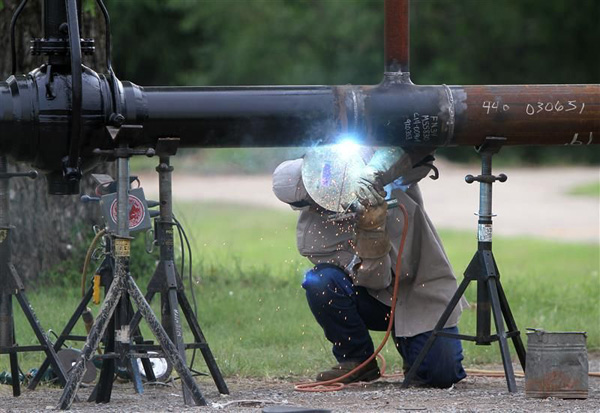

При сборке труб расстояние между стыками не должно превышать 2-3 мм, а разница в толщине не более 10 %. Отрезки труб точно центрируются друг относительно друга. Перед началом сварки делаются прихватки по периметру, чтобы напряжения, возникающие при остывании сварного шва, не нарушали соосность. Приваривание отводов необходимо для разделения жидкости или газов внутри основной трубы. Отводы, привариваемые угловым способом, не требуют снятия фаски. Если соединение происходит встык, то форма разделки кромок под сварку принимает угол 45 градусов.
Резервуары и круглые емкости часто используются в химическом производстве и являются хранилищем для агрессивных веществ, поэтому к сварному шву предъявляются повышенные требования. Чтобы им соответствовать, для стенки толщиной до 26 мм делают X-образный или V-образный скос, а для толщины до 60 мм применяется U-образная разделка кромок.
