Наиболее эффективную защиту глаз сварщика от вредного воздействия теплового и ультрафиолетового излучения сварочной дуги, а также от брызг расплавленного металла обеспечивают маски сварщика, называемые «хамелеон» (название связано с тем, что при изменении спектра и интенсивности светового излучения маска изменяет свой цвет).

Состав и назначение светофильтра маски

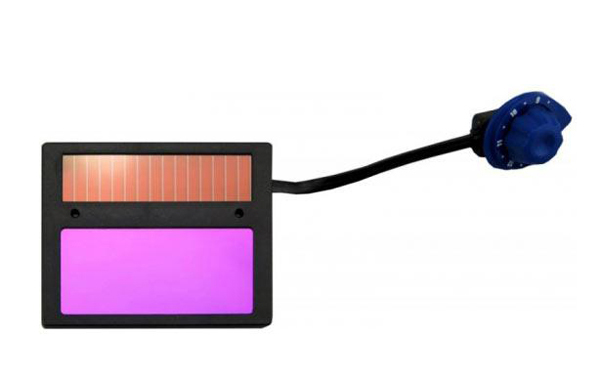

Светофильтр «хамелеон» типа АСФ представляет собой сложную электронную конструкцию, в которой присутствуют следующие слои:
1. Пленочный поляризационный фильтр, который отражает световое излучение, исходящее от сварочной дуги.
2. Ячейки из жидких оптически чувствительных кристаллов, которые реагируют на изменение длины волны испускаемого света.
3. Защитные фильтры, поглощающие избыточное тепловое и ультрафиолетовое излучение. Интенсивность отражения не зависит от степени затемненности стекла фильтра.
4. Внешнее защитное стекло для маски «хамелеон» с повышенными характеристиками ударной прочности и огнестойкости.

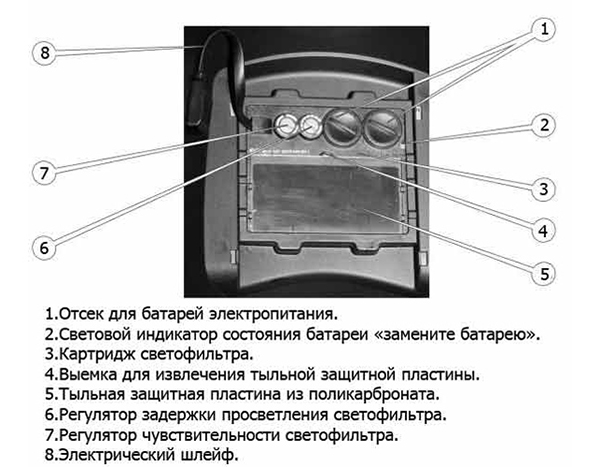

Кроме того, в состав рассматриваемых фильтров входит система датчиков, которые постоянно мониторят место возникновения дуги при сварке, плата электронного управления прибором, а также аккумуляторная батарея, благодаря действию которой поддерживается постоянная работоспособность устройства. Такие батареи собираются на литий-ионных аккумуляторах, но могут включать в себя и возобновляемые элементы питания с использованием энергии Солнца (в комплект качественной маски могут входить и оба варианта).





Такая комбинированная защита надежно предохраняет глаза сварщика даже в тех случаях, когда по какой-либо причине не срабатывают оба защитных фильтра. Принципы выбора оптимального светофильтра для сварочной маски Выбор типа светового фильтра определяется родом свариваемых металлов: в частности, при сварке алюминия и его сплавов, а также изделий из нержавеющей стали всегда выделяется повышенное количество лучистого тепла.

Светозащитный фильтр маски действует автоматически. Его выбор производится на основании следующих нормативов:
1. Времени срабатывания, которое не должно превышать 1 мс.

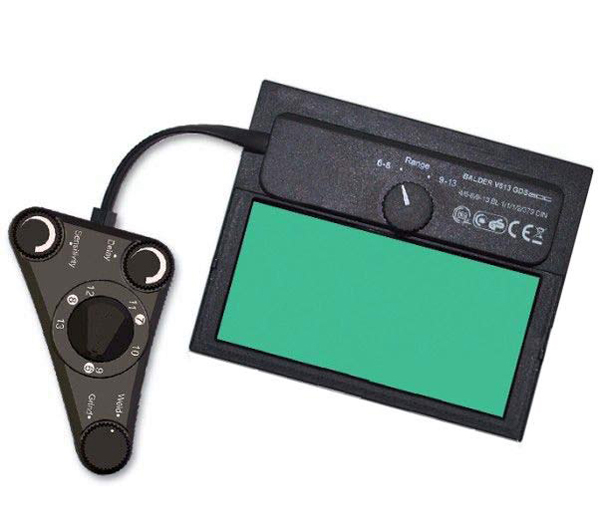

2. Наличие регулировки затемнения, чувствительности и времени открытия.
3. Нечувствительность к изменениям внешних температур окружающего воздуха.
4. Размер видимой области: при его увеличении удобство пользования сварочной маской «хамелеон» возрастает.
5. Антропометрические особенности контура маски и возможность отрегулировать ее размеры под лицо пользователя.

Следует отметить, что за многослойность фильтра сварщик платит несколько ухудшенной зоной видимости зоны сварки и геометрическими искажениями объектов, поэтому к такому прибору необходимо привыкнуть.

Порядок выбора светофильтра

Выбор начинают со сравнения указанного в инструкции времени быстродействия. Хотя автоматика все равно реагирует на изменения яркости света, а поляризационный фильтр функционирует постоянно, резкие изменения освещенности все равно вызывают некоторый дискомфорт.





Время быстродействия светофильтра регламентируется европейскими нормами EN379, согласно которым единицы затемнения рассчитываются в единицах DIN. При увеличении уровня освещенности с 4 до 13 DIN инерционность срабатывания не должна превышать 4 мс, а при переходе на более чувствительный диапазон (4-9 DIN) — 160-180 мс. Поскольку инерционность человеческого глаза составляет не менее 250 мс, то указанные нормативы полностью обеспечивают эффективную защиту органов зрения сварщика. Быстродействие фильтра определяется еще и интенсивностью его применения. Так, для сварщиков-профессионалов время срабатывания должно быть не выше 50 мс.

Следующим этапом выбора является анализ специфических характеристик светофильтра. К их числу относят оптический класс прибора, степень рассеивания света, класс гомогенности светового потока и допустимое значение угла рассеивания. Все указанные параметры указываются на корпусе маски, причем каждая последующая характеристика отделяется косой чертой от предыдущей. В конце условного обозначения приводится ссылка на основной стандарт (в данном случае EN379).

Все указанные выше позиции — обязательны.

Характеристика основных компонентов

Оптический класс фильтра характеризует интенсивность искажения изображения, видимого через фильтр, определяя его диоптрийность. Параметр решающим образом зависит от прогрессивности технологических решений конкретного производителя. Установлено, что при частом применении фильтров с оптическим классом ниже первого работать в сварочных масках рассматриваемого типа опасно для здоровья, поскольку заметно снижается четкость, а глаза быстро утомляются. Степень рассеивания света определяет прозрачность светофильтра. Показатель зависит от качества примененных в конструкции жидкокристаллических компонентов, а также от площади видимого в маске изображения. Класс светорассеивания во многом определяет стоимость светофильтра. Равномерность светопоглощения характеризуется степенью гомогенности, которой должно обладать стекло для маски сварщика «хамелеон». Равномерность поглощения света измеряется в показателях DIN. Проверка выполняется при рассматривании яркого объекта, который перпендикулярен плоскости маски. Наивысшей гомогенностью (±0,1DIN) обладают маски первого класса. Угловая зависимость затемненности характеризует качество изображения, рассматриваемого (в маске!) под разным углом, и также определяется по шкале DIN. Для фильтров первого класса искажение должно быть минимальным в диапазоне углов от ±150 до ±300 (последнее соответствует светофильтрам, имеющим увеличенную площадь обзора).

И последнее — защитное стекло для маски «хамелеон» должно обязательно иметь сертификат качества от производителя.

Давность действия сертификата не должна превышать одного года.
