+7 (499) 110-23-95 г. Москва
+7 (473) 261-74-55 г. Воронеж
+7 (4722) 425-225 г. Белгород

Горелка AWT MIG 500, сварка, сварочное оборудование, горелкисварочные, AWT, MIG-MAG, полуавтоматы, AlfaMag, сварочные материалыСварка оцинковки – ответственный процесс, который характеризуется низкой рабочей температурой при расплавлении присадочных материалов. Мы расскажем о сварке инвертором и полуавтоматом. Подскажем, какие электроды лучше выбрать.




Сварка оцинковки – ответственный процесс, который характеризуется низкой рабочей температурой при расплавлении присадочных материалов. Мы расскажем о сварке инвертором и полуавтоматом. Подскажем, какие электроды лучше выбрать.

Сварка оцинковки – ответственный процесс, который характеризуется низкой рабочей температурой при расплавлении присадочных материалов. Сложность работ обусловлена свойствами цинка: его температура плавления всего 420 °C. Небрежное отношение к технологии сварочных работ может привести к выгоранию защитного слоя цинка, что влечет за собой дефекты соединения: трещины или поры шва.

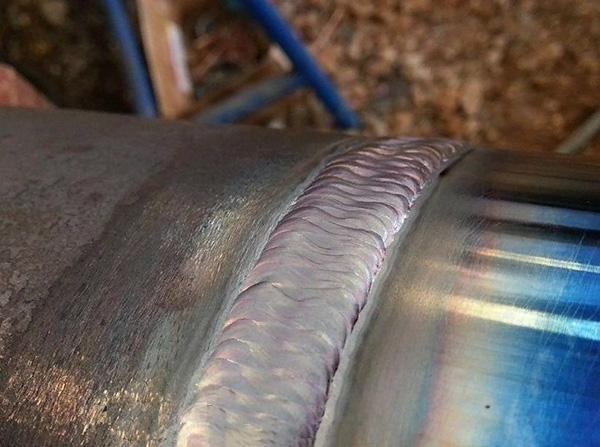

Особенности сварки оцинковки

Легкоплавкость защитного слоя делает сварку оцинкованной стали непростой задачей. Подбор оптимального режима сварки не сможет ее решить. Выход из ситуации – ручная дуговая сварка инвертором с применением специальных электродов с защитным покрытием. Альтернатива – применение присадочной проволоки и полуавтомата для работы в среде защитного газа.

Важно! Пары цинка – опасное вещество. Категорически не рекомендуем производить сварку оцинковки в непроветриваемых помещениях. Не следует забывать про средства индивидуальной защиты – использование респиратора обязательно!

Присадочный материал имеет медно-кремниевую или алюминиево-бронзовую рабочую составляющую, которая положительно влияет на качество сварки. Особенности данного процесса следующие:

1. Обработка шва. Полученное соединение легко поддается механической обработке.
2. Качество соединения. Шов имеет катодную защиту и не подвержен воздействию коррозии.
3. Стабильность процесса. Он характеризуется практически полным отсутствием брызг и малой степенью выгорания.

Сварка отверстий в оцинковке имеет свои особенности. Заделка отверстий предполагает их предварительную очистку от загрязнений, следов коррозии или нефтепродуктов. При значительном диаметре окна используют специальные конусные вставки, которые точечным методом фиксируются по периметру. При толщине металла более 2 мм применяются перегородки или пробки из низкоуглеродистого металла. Незначительные проколы предварительно рассверливают до размера 18–20 мм. Внутренняя поверхность отверстия должна быть гладкой, без следов резьбы или каких-либо загрязнений.

Требуемые расходные материалы

Трудоемкость процесса зависит от толщины листа. Профессиональные навыки сварщика и надежный сварочный аппарат будут бесполезны при использовании некачественного присадочного материала. Главный показатель проволоки – низкая температура плавления. При этом будет плавиться только присадка, а не сталь. Это придает сварочному процессу характерные признаки пайки. CuSi₃ – наиболее известная проволока из медно-кремниевого сплава. Процентное содержание меди может достигать 97%. Ее основное предназначение – сварка меди, но она прекрасно подходит для оцинковки. Конечная прочность соединения не очень высока, зато легко поддается обработке.

Обратите внимание! Кремний, один из компонентов данной проволоки, наделяет ее повышенной текучестью. Будьте аккуратны при работе.

Помимо вышеуказанной проволоки при сварке оцинковки применяют другие виды:

1. ОК Autrod 19.30. Продукт концерна ESAB, специально разработанный для работы с оцинковкой. В состав входят кремний, марганец и сера, повышающие качественные характеристики соединения.

2. CuSi₂Mn. Позволяет получить высокопрочное соединение благодаря содержанию марганца. Высокая прочность затрудняет последующую обработку поверхности.

3. CuAl8. Проволока предназначена для сварки металла, защищенного цинк-алюминиевым сплавом.

Какие электроды выбрать

Существует несколько видов электродов с рутиловым или основным покрытием, подходящих для работы с оцинковкой: УОНИ13/55; ДСК50; ОЗС4; АНО4; МР3; АОНИ13/45.

Выбор электродов зависит от типа материала. Например, для сварки оцинкованного листа из низкоуглеродистого металла лучше использовать рутиловые электроды ОЗС4 или МР3, а соединение низколегированного металла предусматривает использование материалов с основным покрытием – УОНИ 13/55 или ДСК50.

Правила сварки полуавтоматом

При соединении по данной технологии должна применяться присадочная проволока особого типа, виды которой были рассмотрены выше. Также существует несколько особенностей. Они помогут добиться качественного результата.

1. Подключение. Плюсовая клемма подводится к горелке, а минусовая крепится на поверхность оцинкованного металла.

2. Выбор силы тока. Имеется прямая зависимость между силой тока и скоростью подачи присадочного материала. Повышение первого параметра ведет к увеличению второго.

3. Токосъемник. Данный элемент необходимо подбирать с учетом диаметра сечения проволоки. Не следует забывать про периодичность замены токосъемника: срок его службы невелик, за что считается расходным материалом.

4. Рукав подачи проволоки. Он должен иметь жесткую структуру, которая не позволит избежать перегибов. В противном случае подача проволоки будет нарушена.

5. Толщина материала. Тонколистовой металл требует особого подхода: при толщине оцинковки мене 1 мм следует использовать точечную технологию соединения.

6. Напряжение сети. Перепады напряжения – частое явление как дома, так и на производстве. При низких показателях рекомендуем использовать проволоку меньшего диаметра: она легче плавится, что нивелирует недостаток напряжения.

7. Работа без защитного газа. В этом случае плюс подключают к оцинковке. Метод требует использования специальной проволоки.

Дополнительная информация. Продвинутые модели полуавтоматов имеют режим Sinergic. Он способен облегчить жизнь, автоматически настраивая большинство параметров сварки.

Правила сварки инвертором

Инверторное оборудование часто применяют для работы с тонколистовым металлом. Для соединения используется ток обратной полярности: плюс подключают к держателю, а минус – к оцинкованному металлу. В результате электрод поддается значительному температурному воздействию, которое обеспечивает качество соединения. Особенности технологического процесса соединения оцинковки инвертором следующие:

1. Диаметр сечения электрода. Не рекомендуется варить оцинковку электродом большого диаметра. Максимально допустимое значение – 2 мм.

2. Легкоплавкость электрода. Материалы с повышенным коэффициентом расплавления работают при меньших значениях тока, что особенно важно для оцинковки.

3. Интенсивность движения. Оцинковка не терпит резких движений. Следить за плавностью перемещения дуги.

4. Угол наклона. Во избежание прогаров угол наклона электрода не должен находиться в диапазоне 45–90 °C.

Разработано множество методов сварки оцинковки. Выбор подходящего способа зависит от конкретных условий работы, типа материала и характеристик оборудования. Перед выполнением работ рекомендуем ознакомиться с особенностями процесса и требованиями техники безопасности.

Вход для пользователей
