В данной статье мы рассмотрим способы ручной сварки, при которых можно работать с медью, и посмотрим, чем отличаются одни способы сварки от других, какая область применения этих двух видов, и какие же более выгодны. И в целом, вы должны понять технологию каждого вида ручной сварки меди.

Ручная сварка угольным электродом

Итак, начнем именно с этого типа ручной сварки. В таком случае, сварка меди угольными или графитовыми электродами, выполняется при помощи постоянного тока прямой последовательности. При этом длина дуги ручной сварки должна лежать в пределах 35-40 мм. В качестве присадочного материала используются прямоугольные прутки из меди, а также прутки с добавлением фосфора. Для избегания перегрева и окисления металла, сечение присадочного прутка должно быть около 20-25 мм2.

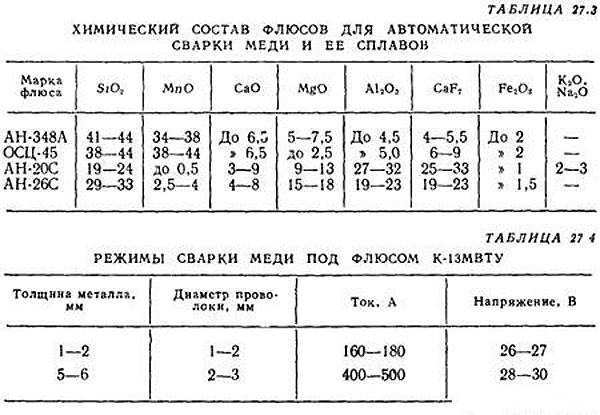

В качестве флюса при данном способе сварки, выступает плавленая бура, или же смесь, состоящая на 95% из прокаленной буры и 5% металлического магния в порошковом виде. Непосредственно, перед сваркой флюс наносят на поверхность присадочного прутка, заранее смоченную жидким стеклом. Или же, флюс наносится на свариваемые кромки, которые в дальнейшем необходимо просушить на воздухе.

Перед сваркой, присадочный пруток и, непосредственно, кромки основного металла, перед нанесением флюса зачищают при помощи металлической щетки или же промывают раствором каустической соды (10%). Металл, толщина которого более 4 мм, должен иметь специальную разделку кромок, угол раскрытия при этом должен составить 70-90°. А сварка стыков проводится при помощи графитовой или же асбестовой подкладки. После сварки, шов проковывается и быстро охлаждается.

Ручная сварка металлическим электродом

При помощи металлического электрода происходит сварка медных изделий, толщина которых более 2 мм. Так, она выполняется при постоянном токе обратной последовательности, а перед сваркой, изделие должно быть прогрето при температуре 300-400°С. Без разделки кромок, разрешается сваривать соединения металла до 4 мм. Если толщина металла имеет 5-12 мм, то при этом, применяют V-образную разделку, угол покрытия шва, в которых, должен составлять 60-70°.

Ручная аргонно-дуговая сварка

Во время использования ручной сварки в защитных газах, как правило, пользуются инертными газами, такими как гелий или аргон. При этом сварка выполняется при помощи вольфрамового электрода, также при постоянном токе прямой последовательности, и также при разогретой температуре изделия 300-400°С.

Есть несколько ограничений, которые существуют в аргонно-дуговой сварке. Так, нельзя при сварке медных изделий в защитных газах, не допускается использование присадочной проволоки одного и того же состава с основным металлом, поскольку на границе сварки будет образовываться большое количество пор, и шов будет ненадежным. Поэтому, в таких случаях используют флюс – буру или смеси на основе буры.
