Горелка AWT MIG 500, сварка, сварочное оборудование, горелкисварочные, AWT, MIG-MAG, полуавтоматы, AlfaMag, сварочные материалыРазработки конструктивных решений и технологических процессов в производстве газотурбинных двигателей (ГТД) в авиационной промышленности показали, что повышение технологичности конструкций, коэффициента использования металла, снижение трудоемкости и энергоемкости изделий возможны путем применения сварных конструкций.





Известно, что электронно-лучевая сварка широко применяется в отечественной и зарубежной авиационной и космической промышленности при производстве элементов авиационных двигателей.

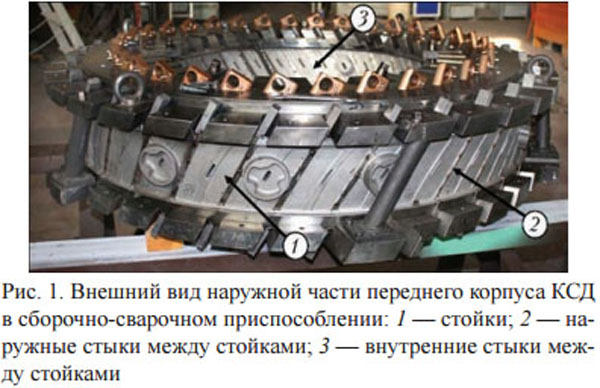

В настоящей работе приведены последовательность и содержание технологических операций изготовления цельносварной наружной части переднего корпуса камеры среднего давления (КСД), состоящего из стоек и лопаток, способом электронно-лучевой сварки (ЭЛС). В соответствии с техническими требованиями, лопатки и стойки из литейного титанового сплава ВТ 5Л после сборки в жестком сборочно-сварочном приспособлении должны быть сварены между собой по внутренним и наружным бандажным полкам с обеспечением требуемого взаимного расположения лопаток и стоек относительно оси двигателя (рис. 1). Количество лопаток и стоек — 34 шт., суммарное количество сварных швов по внутреннему и наружному диаметру — 68 шт., наружный диаметр переднего корпуса КСД 1200 мм в сборочно-сварочном приспособлении не превышает 1390 мм. Процесс ЭЛ С должен обеспечивать полный провар кромок переменного сечения по всей длине стыка с гарантированным формированием лицевого и корневого валиков шва без подрезов и занижений, а также защиту пера лопатки и прилегающих поверхностей от повреждения электронным пучком.

Материалом для лопаток и стоек выбран литейный среднепрочный α-сплав ВТ 5Л, химический состав которого согласно ГОСТ 19807–74 включает, мас. %: 4,3…6,2 Al; ≥ 0,8 Mo. Регламентированные примеси имеют следующее содержа-ние, мас. %: 0,20 [О2]; 0,05[N2]; 0,015[H2]. Сплав ВТ 5Л применяется для деталей, работающих длительно при температуре до 350 °С, и упрочняющей термообработке не подвергается.

Первоначальную отработку режимов ЭЛ С сплава ВТ 5Л на пластинах различной толщины размером 100×250 мм осуществляли на установке УЛ-209М конструкции Института электросварки им. Е.О. Патона с компьютерным управлением всеми параметрами и системами. Эта установка укомплектована энергетическим комплексом на базе ЭЛА -60/60 и электронно-лучевой пушкой, перемещаемой внутри вакуумной камеры по линейным координатам X, Y, Z, а также поворачиваемой вокруг оси Y–Y по координате VG на угол 0…90°. При ускоряющем напряжении Uуск = 60 кВ электронно-лучевая пушка с металлическим вольфрамовым катодом диаметром 3 мм обеспечивает диапазон тока электронного пучка Iп = 0…500 мА и выполнение технологических разверток пучка в процессе ЭЛ С (круг, эллипс, штрих, треугольник) с амплитудой 0…5 мм. Точность позиционирования электронно-лучевой пушки по координатам составила не менее 0,1 мм.

Фокусировка электронного пучка на поверхности свариваемых пластин, совмещение электронного пучка со стыком, визуализация процесса ЭЛ С при выполнении чистки околошовной зоны маломощным остросфокусированным электронным пучком и коротких прихваток осуществлялись автоматически по программе с помощью системы «РАСТР» во вторично-эмиссионном изображении, которая обеспечивала точность совмещения не менее 0,1 мм и увеличение объекта наблюдения в 5 раз. Контроль фокусировки по четкости изображения на мониторе системы «РАСТР» проверяли визуально по яркости свечения круговой развертки электронного пучка диаметром d круг ≈ 5 мм с током пучка Iп ≈ 10 мА на медной пластине. Расхождение сравниваемых значений тока фокусировки при рабочем расстоянии от среза пушки до пластины l раб = 250 мм составило ±1 мА на уровне Iф = 620 мА, что вполне приемлемо для практического применения.

Разработанное компьютерное управление установкой УЛ-209М позволяет реализовать программное управление ЭЛ С путем последовательного выполнения следующих процессов:

  • построение трехмерного виртуального представления обстановки внутри вакуумной камеры;
  • выбор с помощью созданного виртуального представления начальной траектории стыка;
  • обучение системы перемещений для следования вдоль траектории стыка.

В программах для ЭЛС, представленных в виде таблиц, задаются значения координат точек каждого отрезка пути, куда необходимо переместиться, значения токов сварки и фокусировки, амплитуды технологических разверток, а также скорость перемещения на данном отрезке.

Для установки, фиксации и вращения наружной части переднего корпуса КСД относительно электронно-лучевой пушки в составе установки УЛ- 209М предусмотрены вращатели с вертикальной и горизонтальной осями вращения. Диаметр планшайбы на обоих вращателях составляет 1200 мм.

Выбор взаимного расположения электронного пучка и стыка при сварке сплава ВТ 5Л толщиной в диапазоне δм = 5…26 мм со сквозным проплав- лением за один проход и бездефектное формирование лицевого и корневого валиков шва является отправной точкой исследований. Принцип бездефектности ответственных конструкций из титановых сплавов в авиационной и космической промышленности подразумевает получение качественных сварных соединений, формируемых при ЭЛ С, без пор и подрезов по обеим сторонам шва. Упомянутые дефекты недопустимы, поскольку приводят к снижению работоспособности сварных соединений. Устранение подрезов на установке УЛ-209М может быть достигнуто повторным косметическим проходом, а также выбором схе- мы ЭЛ С горизонтальным электронным пучком с перемещением электронной пушки вниз по координате Z–Z. Горизонтальное расположение сварочной ванны облегчает дегазацию жидкого металла и его рафинирование, что, в свою очередь, снижает пористость металла шва и требования к чистоте свариваемого металла.

Выбор оптимального значения скорости сварки определяется, с одной стороны, условием минимальной интенсивности гидродинамических возмущений в сварочной ванне, с другой, условием минимальной ширины шва для снижения деформаций, повышения трещиноустойчивости, сохранения легкоиспаряющихся легирующих элементов в металле шва. Если первое условие требует уменьшения скорости сварки, то второе – ее повышения. Уточнение величины скорости сварки для конкретных сплавов и толщин с целью получения формирования качественного сварного соединения играет первостепенную роль при разработке технологии сварки. Применительно к установке УЛ-209М с учетом переменной толщины свариваемых кромок из титанового сплава ВТ 5Л в диапазоне δм = 5…26 мм, а также обеспечения тока электронного пучка Iп = 0…500 мА, скорость сварки была выбрана неизменной по всей длине стыка и составила vсв = 12 мм/с.

Воспроизводимость качественных швов может быть обеспечена множеством аппаратурных разработок, гарантирующих стабилизацию и повторяемость геометрии электронного пучка. Узкие и глубокие швы с параллельными стенками литой зоны получают благодаря использованию электронного пучка с малыми (≤ 5×10–2 рад) углами сходимости, развертке его по круговой или эллиптической траектории. Нами была применена круговая развертка, которая обеспечивала воспроизводимость формирования сварных швов при наклонном стыке между стойками относительно направления перемещения электронно-лучевой пушки сверху вниз по координате Z-Z.

Основной дефект металла шва при ЭЛ С титана и его сплавов — пористость. Для предупреждения пор необходимо обеспечить удаление с поверхно- сти свариваемых кромок адсорбированной влаги и жировых пленок, а также создать условия для мак- симальной дегазации сварочной ванны. В едином технологическом цикле ЭЛ С на установке УЛ-209М может быть произведена чистка прилегающей зоны стыка от остатков загрязнений и окислов с помощью сфокусированного на поверхности металла электронного пучка. В режиме Uуск = 60 кВ, I п ≈ 10 мА, vсв = 10 мм/с, dкруг ≈ 10 мм выполняется проход по всей длине стыка [5].

При ЭЛС титана и его сплавов для получения качественных швов требуется точная сборка изделия под сварку и строгое соблюдение допустимых размеров зазора между свариваемыми кромками деталей. Как показано в работе, при толщине свариваемых стыков δм = 5 мм допустимая величина зазора не должна превышать 0,07 мм, а при δм = 26 мм — 0,17 мм.

Перед созданием программ ЭЛС внутренних и наружных стыков на стойках из литейного титанового сплава ВТ 5Л были выполнены замеры толщины свариваемых кромок по длине стыка сложного контура. Установили, что имеют место несколько характерных толщин разной длины: для геометрии торцевой поверхности наружного стыка — 5, 14, 17 мм; для геометрии торцевой поверхности внутреннего стыка — 5, 17, 19, 26 мм. При отработке режимов ЭЛС наружных стыков стоек горизонтальным электронным пучком по схеме сверху вниз, скорости сварки vсв = 12 мм/с, рабочем расстоянии l раб = 250 мм, без локальной развертки пучка (dкруг = 0 мм) и с круговой разверткой пучка (dкруг = 1,2 мм) были выполнены сквозные проплавления на плоских образцах с формированием лицевого и корневого валиков шва за один проход. Для бездефектного формирования корневого валика шва значение тока электронного пучка устанавливали в диапазоне Iп = (1,75…2,0)Iо, где Iо — ток пучка, при котором появляются первые признаки сквозного проплавления.

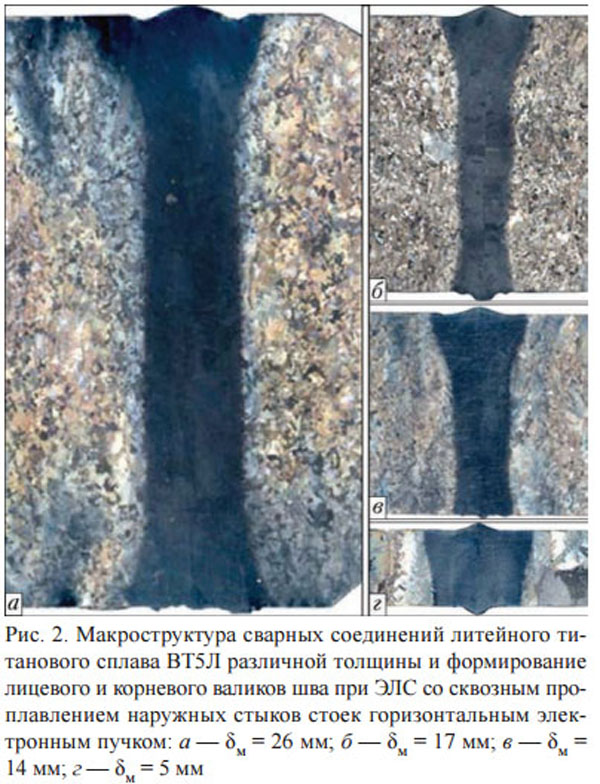

Проведенный металлографический анализ сварных соединений сплава ВТ 5Л со сквозным проплавлением плоских образцов позволил выявить некоторые особенности. Как показано на рис. 2, формирование лицевого и корневого валиков шва на всех имеющихся толщинах происходит регулярно по всей длине без подрезов; при необходимости лицевой валик шва заглаживается повторным косметическим проходом. Начиная с толщины свариваемых кромок δм = 14 мм сварной шов формируется практически с параллельными стенками литой зоны в случае применения круговой развертки электронного пучка амплитудой dкруг = 1,2 мм, а ширина шва в корневой части колеблется в диапазоне 2,4…2,6 мм. Такие результаты по геометрии проплавления позволяют заключить, что уход сварочного электронного пучка от стыка на величину 0,1 мм не скажется на качестве сварного шва.

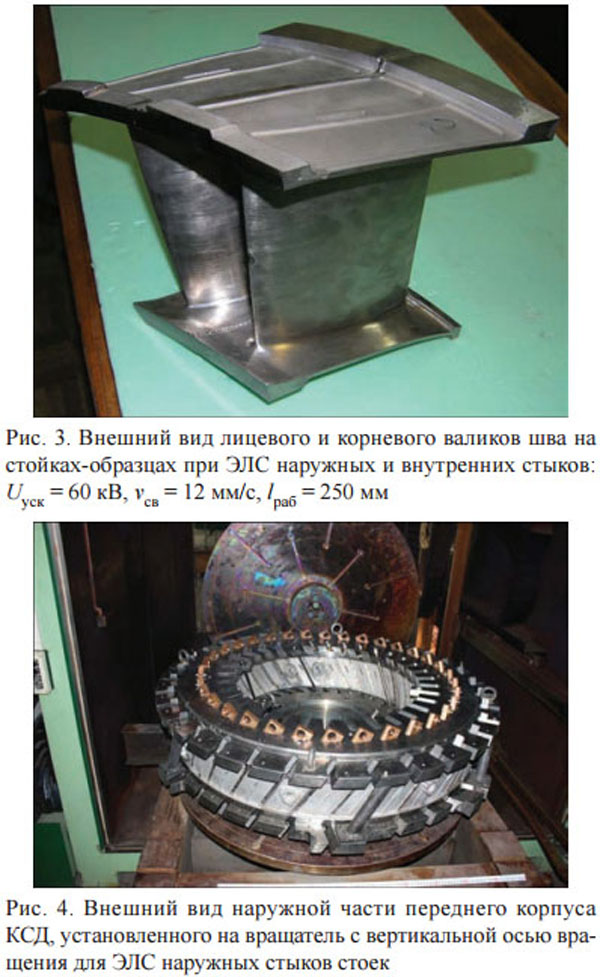

Полученные данные по сварке плоских образцов горизонтальным электронным пучком были применены при разработке программы сварки наружных стыков на стойках-образцах из литейного титанового сплава ВТ 5Л, конфигурация стыка которых в месте сварки соответствует серийным деталям. В программе при постоянной скорости сварки vсв = 12 мм/с величины тока сварки Iп и тока фокусировки Iф в переходных местах изменения рабочего расстояния и толщины свариваемых кромок изменяли по линейному закону. Как показано на рис. 3, сварной шов формируется без дефектов по всей длине стыка, а корневой валик шва может быть использован для контроля качества сварки. Система компьютерного управления процессом ЭЛС на установке УЛ-209М позволяет выполнять в едином технологическом цикле также точечные, короткие и сплошные прихватки. Точечные прихватки на стыке выводной планки и стойки производятся с целью исключения образования кратеров.

Следует отметить, что все сварные образцы и макеты изделий из сплава ВТ5Л со сквозным проплавлением горизонтальным электронным пучком прошли рентгеновский контроль. Дефектов в виде пустот, пор, подрезов и несплавлений не обнаружено.

После установки выводных планок из титанового сплава ВТ5Л на внутренних и наружных стыках стоек с помощью аргонодуговой сварки (АДС) разместили наружную часть переднего корпуса КСД на планшайбе вращателя соосно с вертикальной осью вращения (см. рис. 4), выставили электронно-лучевую пушку в горизонтальное положение (VG = 0°) на расстоянии от изделия l раб = 250 мм, переместили ось пушки на один из 34-х стыков, обнулили значение координаты вращателя W и подготовили установку УЛ-209М к выполнению ЭЛС наружных стыков стоек по программе.

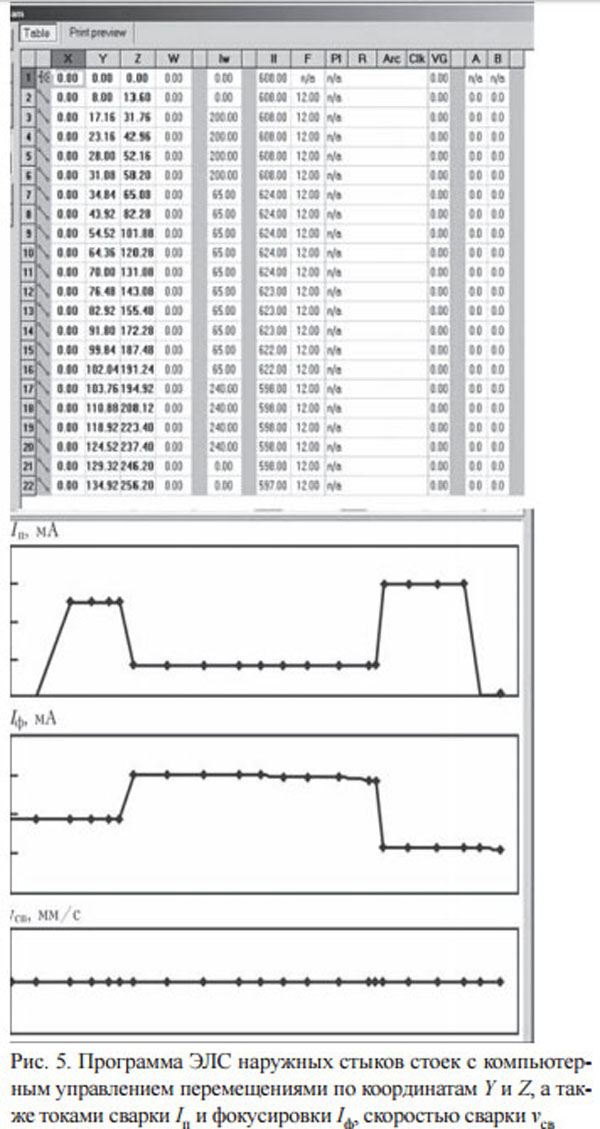

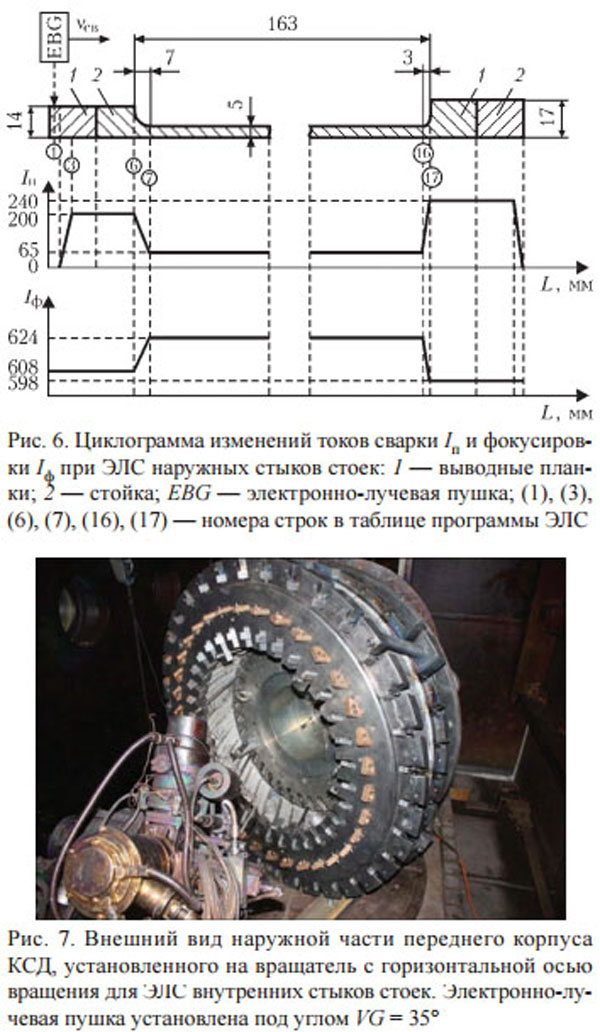

Получив рабочий вакуум в сварочной камере и электронно-лучевой пушке, составили с помощью видеоконтрольной системы «РАСТР» новую программу ЭЛС на первом стыке стойки при перемещении пушки сверху вниз по координате Z-Z или откорректировали программу ЭЛС на стойках-образцах. Осуществили проверочный проход электронно-лучевой пушки по программе и, в случае попадания электронного пучка по стыку на всей длине, выполнили режим СВАРКА (см. рис. 5). Циклограмма изменений токов сварки и фокуси- ровки с привязкой к характерным точкам приведена на рис. 6. После поворота переднего корпуса КСД на 180° по координате вращателя W выполнили ЭЛС стыка стойки с противоположной стороны. Приведенная последовательность операций ЭЛС выполняется до последнего стыка на стойках.

После сварки наружных стыков стоек горизонтальным электронным пучком на вращателе с вертикальной осью вращения приступили к подготовке технологического процесса ЭЛС внутренних стыков. Рабочим вариантом оказался переход на вращатель с горизонтальной осью вращения, наклоном электронно-лучевой пушки от вертикали на угол VG = 35° и перемещением пушки по координате Х–Х вдоль продольной оси вакуумной камеры (рис. 7). Рабочее расстояние от среза пушки до изделия составило l раб = 330 мм. Необходимо отметить, что последовательность операций ЭЛС внутренних стыков по сравнению со сваркой наружных стыков не изменилась, а величину тока электронного пучка Iп изменять не пришлось.

Таким образом, предложенная технология изготовления цельносварного корпуса КСД и выбранные схемы сварки наружных и внутренних стыков стоек обеспечивают бездефектное формирование лицевого и корневого валиков шва при сквозном проплавлении литейного титанового сплава ВТ 5Л толщиной δм = 5…26 мм за один проход.

Источник: журнал "Автоматическая сварка"
